ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۱]
سلام خدمت همه دوستان عزیز شب همگی بخیر
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۱]
امیدوارم که امشب نیز مانند سایر شبهای گذشته جلسه ای پربار داشته باشیم
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۲]

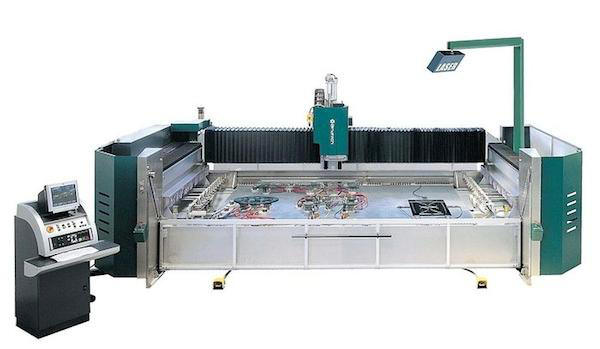

[ Photo, شروع مباحث سی ان سی شیشه ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۲]
در خصوص سی ان سی های شیشه دو مدل دستگاه بیشتر مورد استفاده قرار می گیرند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۳]
یکی از آنها که چند شب پیش به بحث کشیده شد سی ان سی کاتر می باشد.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۴]
این سی ان سی ها با الماس خاصی که بسیار شبیه به الماسهای برش با دست است طبق الگوی
داده شده بر روی شیشه حرکت می کنند و خط می اندازند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۴]
و اپراتور با دست و یا ابزار شیشه شکن که روی دستگاه تعبیه شده شیشه را به قطعات
مورد نظر برش می دهند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۵]

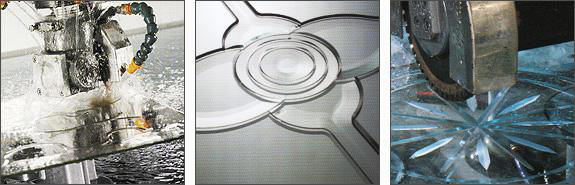

اما در نوع دوم سی ان سی روی شیشه براده برداری می کند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۵]
به این نوع دستگاهها لول هم می گویند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۶]

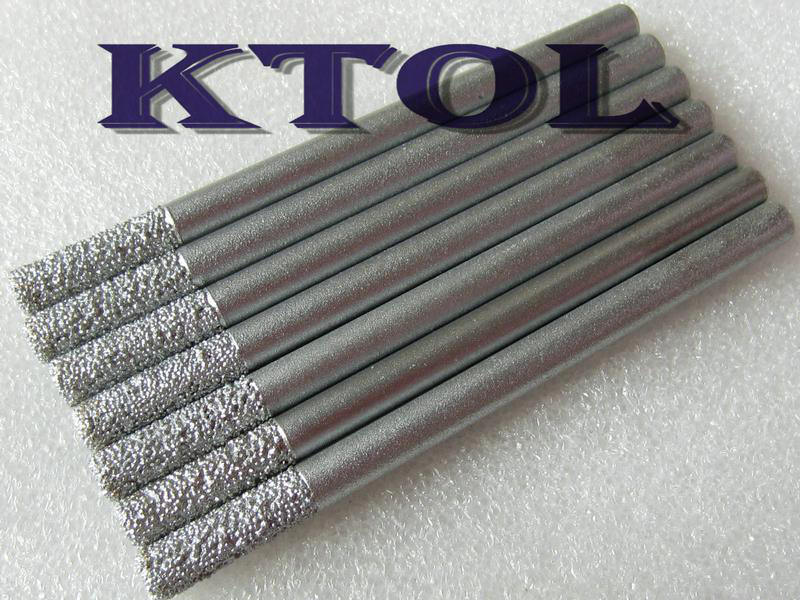

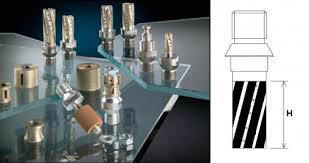

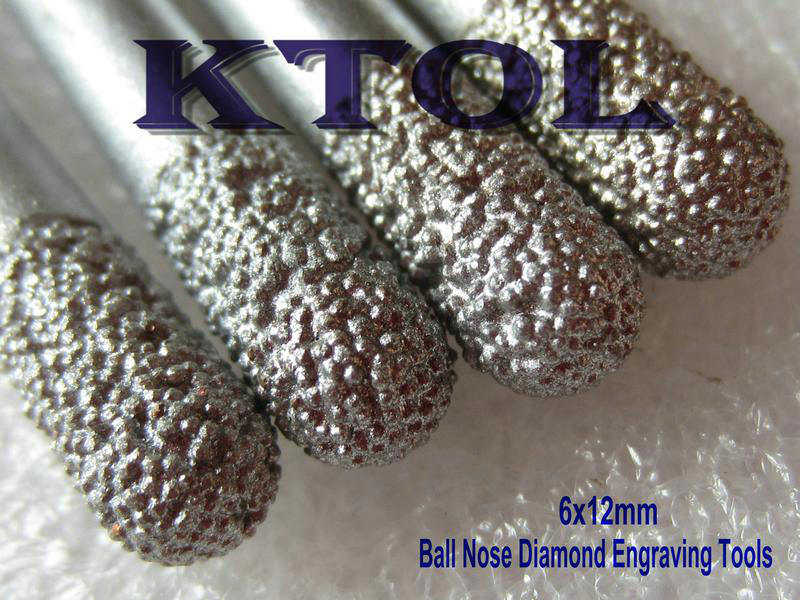

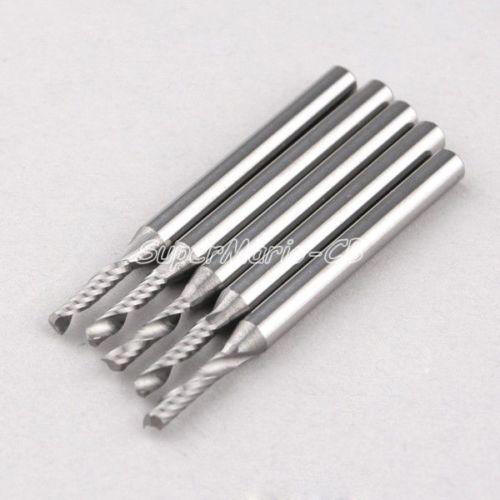

نوع براده برداری به دو روش ابزارهای روتر و ابزارهای دیسکی انجام می شود
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۶]
البته ابزارهایی هم برای سوراخکاری روی شیشه وجود دارند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۸]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۸]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۸]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۹]
فرق دستگاههای روتر شیشه با سایر روترهای سنگ که در شب گذشته بحث شد در نوع ابزار
می باشد.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۹]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۹]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۰۹]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۰]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۰]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۰]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۲]

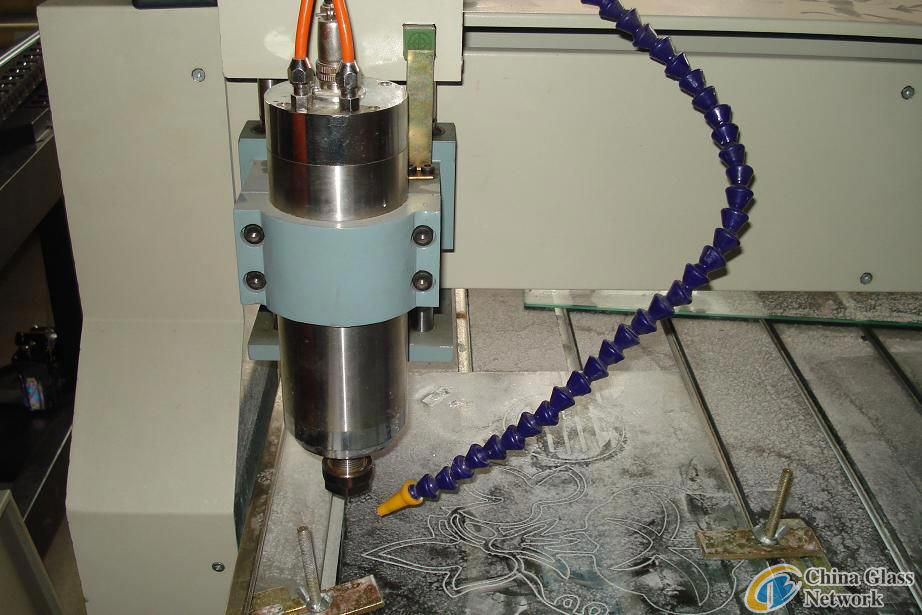

برای تثبیت شیشه بر روی میز هم از پد وکیوم استفاده می شود
Reza Daneshmand, [۱۳.۱۲.۱۵ ۲۳:۱۲]
سلام، جناب مهندس یک سوال، بحث clamp کردن خود شیشه رو این دستگاه ها به چه شکلی
هست؟
Reza Daneshmand, [۱۳.۱۲.۱۵ ۲۳:۱۲]
چه به موقع
Reza Daneshmand, [۱۳.۱۲.۱۵ ۲۳:۱۲]
ممنون
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۲]
البته در دستگاههای روتر دید شده یک لاستیک زیر شیشه می اندازند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۳]
سطح چسبنده بوجود آمده باعث می شود شیشه حرکت نداشته باشد
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۳]
البته نرمی لاستیک می تواند جلوی ضربه و شکنندگی را بگیرند.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۴]

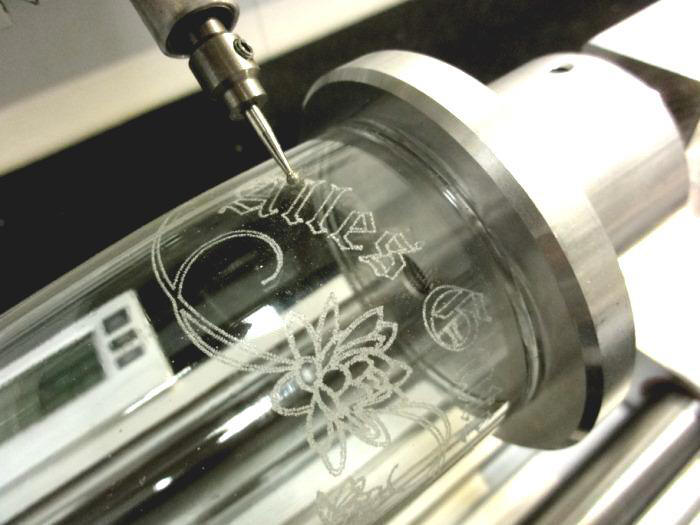

این تیپ دستگاهها بصورت روتاری هم هستند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۴]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۴]
در کل دقت نمایید کار این دستگاهها خیلی شبیه دستگاههای حکاکی سنگ است.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۵]

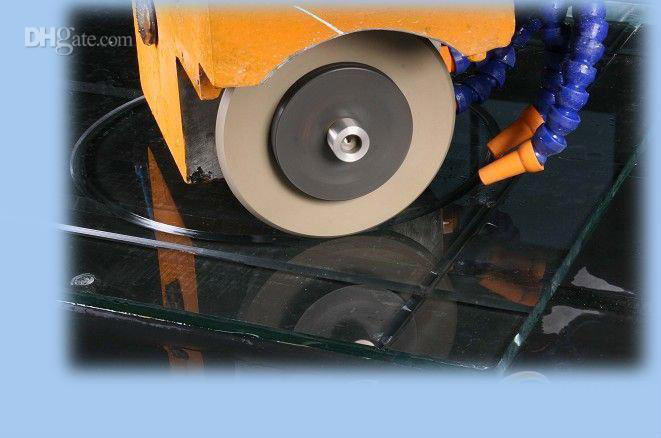

سایر ابزارها بصورت دیسکی می باشند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۵]
[ Photo ]
امین اورعی ریخته گری, [۱۳.۱۲.۱۵ ۲۳:۱۵]
آقای مهندس سیستم حرکتی این دستگاه به چه شکلیه
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۶]
ابزارهای دیسکی در چند تیب می باشند. با دانه بندی سخت تا دانه بندی بسیار نرم
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۶]
ابتدایی های آن خشن تراش می باشند و به ترتیب جهت رسیدن به سطح صیقلی نزدیک می شوند
و ابزار آخر سطح را کاملا صیقلی می کنند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۷]
[ Photo ]
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۷]
[ Photo ]
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۱۸]
با عرض سلام
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۱۸]
خدمت جناب شخمگر عرض کنم چند تا مساله در مورد دستگاه روتر شیشه اهمیت داره
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۱۸]
اولا تنها داستان تفاوتش با سنگ در ابزار نیست
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۹]
[ Photo ]
Reza Daneshmand, [۱۳.۱۲.۱۵ ۲۳:۱۹]
جناب مهندس، سی ان سی های شیشه، در قطر و ضخامت شیشه ما محدودیت ندارن؟ اگر ضخامت
شیشه خیلی کم باشد...؟
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۱۹]
[ Photo ]
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۱۹]
بلکه یکی از مهم ترین تفاوت ها میزان خوردگی زیاد ابزار مخصوصا فلت و نمد ها
میباشند که تشخیص و جبرانش خیلی مهمه
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۲۰]
جناب استاد جلیلی متخصص سی ان سی های شیشه هستند و از چند روز پیش گفته بودند که در
شب شیشه حکایتها خواهند گفت. خیلی منتظر بودم که بیایید مهندس عزیز . جلسه در
اختیار شما . بفرمایید
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۱]
دیگر نکته مورد توجه مساله ارجین گیری هستش که حتما با بایستی یا با کمک فیکسچرهای
مخصوص صورت گیرد که کنترلر با مکانیسمی خاص اونها رو جانمایی میکنه
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۲]
یا حتما بایستی دستگاه مجهز به شیت الاینر لیزری باشه و بتونه میزان افست و فاصله
از ارجین و هم چنبن دوران از حالت گونیا رو محاسبه کنه
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۳]
و یا تولپث رو متناسب با اون افست و دوران بده یا اینکه با کمک جی کدهای موجود در
زمینه افست محور مختصات و همچنین دوران اون اقدام به تصحیح جا نماید
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۴]
مساله مهم دیگر کاپ های نگهدارنده هستند که معمولا دو نوع هستند
behzad bagherpor, [۱۳.۱۲.۱۵ ۲۳:۲۵]
سلام به همگه دوستان.میخواستم بدونم قیمت دستگاه سی ان سی شیشه چقدره حدودا؟
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۵]
نوع اول که زیر شیشه قرار میگیرند و برای عملیاتی همچون برش پروفیل و ...کاربرد
داره
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۵]
دومی برای کناره ها و عمدتا گوشه ها
behzad bagherpor, [۱۳.۱۲.۱۵ ۲۳:۲۶]
استاد جلیلی معذرت وسط فر مایشات شما مطلب گذاشتم.
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۶]
ایتالیایی ها از 300 میلیون برای سه محور تا 1200 میلیون برای 5 محور با کلیه
امکانات
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۲۷]

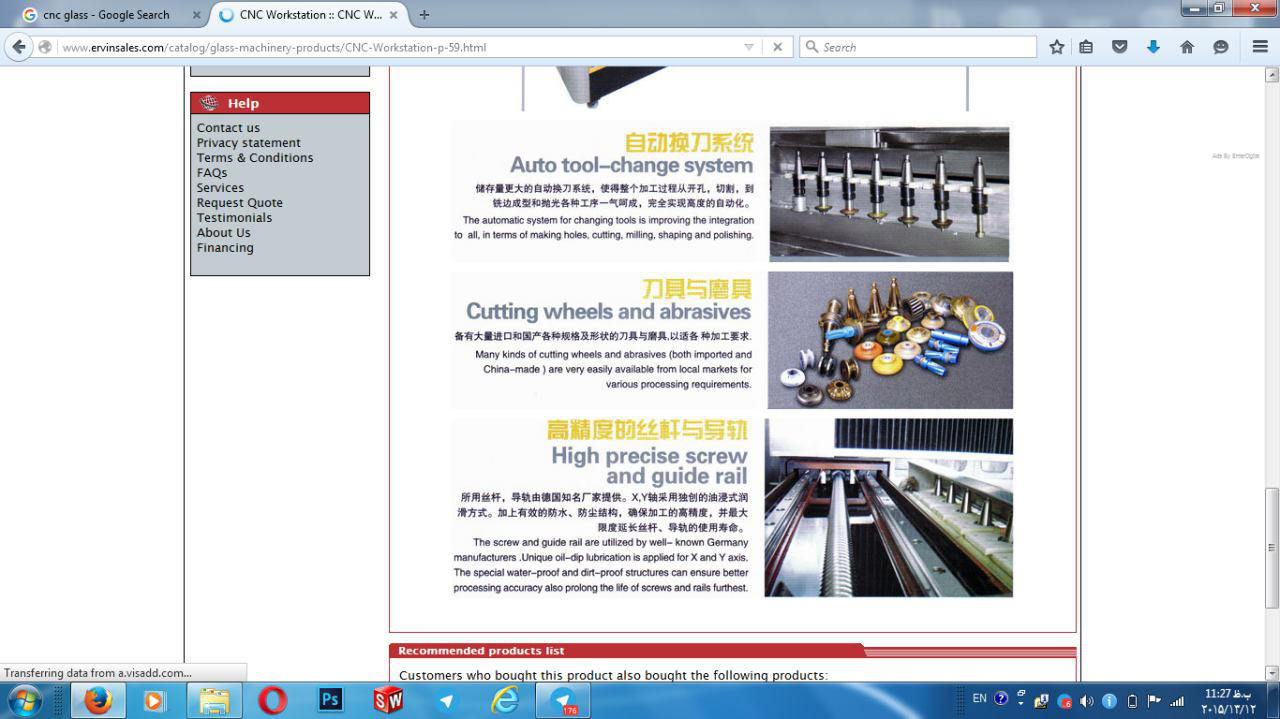

[In reply to امین اورعی ریخته گری]
[ Photo ]
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۸]
داخلی 4 محور بین 350 تا 400
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۸]
سیستم انتقال نیرو بال اسکرو هستش
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۲۹]
در زمینه ابزار انتخابهای بسیاری برای عملیات مختلف وجود دارد
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۰]
عمده عملیات به استثنای برش بایستی با پرداخت و پولیش همراه باشند معمولا پرداخت و
پولیش در قالب عملیاتی با 4 یا 5 مرحله صورت میگیرد
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۱]
مثلا برای پخ زدن یا همان چمفر لبه ها
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۱]
ابتدا یک پیش تراش خشن استفاده میشود سپس یک تراش با ابرسیو با مش بندی نرم تر
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۲]
و پس از ان با درجه نرم تر و نهایتا با نمد و در صورت تمایل برای پرداخت با کیفیت
عالی مثلا در مورد اینه
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۳۳]
سیستم این دستگاهها دارای تولزچنج می باشد. و اینکار بصورت اتوماتیک صورت می گیرد
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۴]
از ابزاری به نام فلت felt استفاده میشه که در اون از ماده ای پودر ی شکل استفاده
میشه که به سریوم معروفه
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۴]
در بین دست اندرکاران این صنعت
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۵]
درسته این دستگاهها تولز چنج هستند و عمدتا از دو نمونه تولز چنج ان فلای روی دکل و
همچنین لینیر انتهای میز یا روتاری کناره میز استفاده میکنند
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۷]
البته با توجه به وزن زیاد بسیاری ابزارها از جمله اگریگیتها که برای استفاده دیسک
و پروفیل ویلها هستند این ابزارها روی مخزن لاینیر قرار داده میشن و ابزارهای سبکتر
مانند اسلات دریل های برش روی مخزن ابزار ان فلای روی دکل
M Nasiri, [۱۳.۱۲.۱۵ ۲۳:۳۷]
سلام وقت تون بخیر من سی ٱن سی رو میزی .می سازم برای نوشتن روی عقیق تقریبا بیشتر
مته های موجود که عکس چندتارو گذاشتید ازمایش کردم .جواب نگرفتم اگه تجربه ای روی
مته دارید ممنون می شم.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۳۷]
سیستم دارای کاور بندی بسیار سنگین است و ریل ها بگونه ای قرار می گیرند که نفوذ
ذرات سیلیس ناشی از ماشین کاری روی آنها قرار نگیرد. کاور های آکاردئونی هم محافظ
ابتدایی هستند.
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۳۸]
[In reply to M Nasiri]
جناب مهندس مبحث شیشه می باشد. ممنون.
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۸]
البته ساختار یو شکل سازه دستگاه تقریبا ریل ها رو از تیررس سفاله های سیلیسی دور
نگه میداره
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۳۹]
با توجه به حجم زیاد ابی که استفاده میشه در حین عملیات براده برداری این ذرات مهار
هستند و به صورت غبار نیستن
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۴۰]
پاشش آب حامل درات سیلیس
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۰]
در یه مورد خیلی مهم دیگه در مورد پرداخت اینه که فشار وارده به سطح یا کناره یا
هردو در حین پرداخت و پولیش بایستی یکسان باشه و این کار متدهای مختلفی داره
آرمان برته, [۱۳.۱۲.۱۵ ۲۳:۴۱]
[In reply to M Nasiri]
تماس بگيريد با آقاي مهندس رادمهر.
تخصصشون تو اين زمينه هست
٠٩١٢٣١٨٣٥٣٣
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۱]
البته مکانیسم اسپیندلهای مخصوص این کار و همچنین اگریگیتها ط وریه که کمترین پاشش
رو دارزد ضمنا ارتفاع سازه یو شکل بلنده و این داستان زیاد ازار نمیرساند
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۴۲]
[ Photo ]
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۳]
یکی از متدها جبران سایش ابزار به ازای مسافت طی شده است که بیشتر دستگاههای چینی
از این روش بهره گیری میکنند
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۵]
دومی با استفاده از یک سیستم کنترل حلقه بسته با توجه به پارامترهای دریافتی از
اینورتر و تلاش کنترلر در زمینه ثابت نگه داشتن گشتاور جبرانی لازم برای تثبیت
فرکانس کار اسپیندل که براحتی خوردگی رو میتونه تشخیص بده و جبرانش کنه
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۵]
متد بعدی هم ترکیب این دو روش هستش که کارامد ترین روشهاست
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۷]
این دستگاهها معمولا به اسکنر دو بعدی مجهز هستند برای انجام عملیات بلیند اسکن و
تشخیص شکل قطعه کار قرار داده شده روی میز برای انجام عملیات پریست از پیش تعیین
شده مثلا پخ یا پروفیل لبه ها به همراه ساب و پولیش
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۷]
بدون الزام به استفاده از نرم افزار های کم توسط کاربر و به صورت کاملا خودکار
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۴۹]

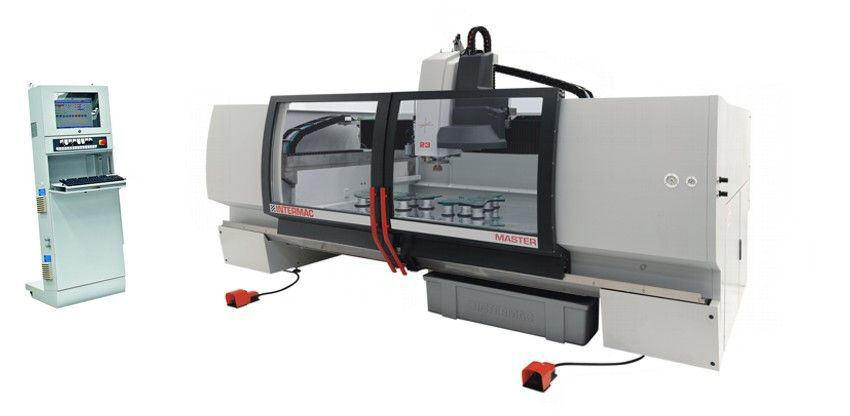

توی این دستگاهها معمولا از یک یا دو پدال استفاده میشه که کاربر بتونه تعدادی
عملیات رو خصوصا در حین اماده سازی کار با پدال انجام بده چون با متریال بالقوه
خطرناکی سر و کار داره
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۰]
تا اینجا مطالبی که در ذهنم بود رو بیان کردم اگر دوستان سوالی دارن بفرمان در
خدمتشونم
ahmad shokhmgar, [۱۳.۱۲.۱۵ ۲۳:۵۰]
مهندس جان اگر مطالب را با تصاویر همراه نمایید ممنون می شویم.
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۱]
متاسفانه بنده بیرون هستم و دارم با تبلت مینویسم مطالب رو اگر اجاره بدید رسیدم به
لبتاپم میتونم تصاویر رو ارایه بدم خدمتتون
ARthur, [۱۳.۱۲.۱۵ ۲۳:۵۱]
تشکر میکنم
من سی ان سی شیشه با ابزار دوار ندیده بودم. مبسوط و مفید بود
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۱]
خواهش میکنم
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۲]
یکی از حساس ترین انواع سی ان سی روتر هستش و در عین حال کارهای بسیار زیبایی از
اون حاصل میشه
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۴]
اجازه بدید تعدادی فیلم بسیار زیبا براتون قرار بدم
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۴]
از کارکرد این دستگاهها
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۸]
si jh tdgl hcnsj'hi shoj av;j hdkjvl;
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۸]
ببخشید
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۸]
سه تا فیلم از کارکرد دستگاههای روتر ساخت شرکت اینترمک
Hadi Jalili, [۱۳.۱۲.۱۵ ۲۳:۵۹]
[ File : glass-engraving-machine-59309.mp4 ]
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۰]
ببخشید از بابت کیفیت هاش بخاطر سایز فایلها مجبور شدم کیفیتش رو بیارم پایین
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۲]
[ File : glass-engraving-machine-59337.mp4 ]
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۵]
[ File : glass-engraving-machine-59355.mp4 ]
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۷]
اگر فیلم ها رو. ببینید متوجه خواهید شد که کاچ های نگهدارنده شیشه از دو سمت وکیوم
میشن
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۸]
یکی از سمت پایین که وظیفه اون نگهداشتن قاب پک روی سطح میز هستش
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۰۸]
و دیگری از سمت بالای قاب پک که اون هم وظیفه گه داشتن شیشه رو به عهدا داره
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۰]
[ Photo ]
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۰]
[ Photo ]
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۱]

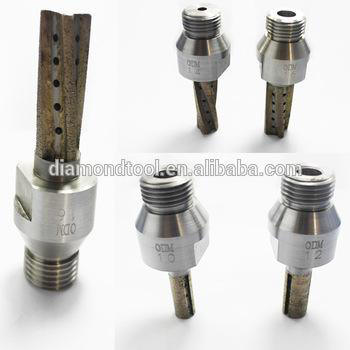

با این ابزارها دقت کنید
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۱]
از وسط ابزار آب بیرون می آید
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۱]
دقیقا
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۱]
متشکر از یاد اوری شما
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۱]
جناب مهندس در خصوص مکانیزم خروج آب از داخل ابزار هم توضیح می دهید
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۲]
[ Photo ]
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۲]
در بسیاری از ابزارهای مربوط به شیشه بایستی از میانه قلم اب به بیرون جاری شود
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۳]
این عمل به منظور تخلیه براده های سیلیس از درون شیارهای ابزار هستش و جلوی اصطکاک
زیاد و خرابی تابزار رو میگیره
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۳]
این اسپیندل ها که معمولا از استاندارد ایزو 40 با کولت های شکاف دار استفاده میکنن
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۴]
[ Photo ]
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۵]
در بالای اسپیندل قسمتی وجود دارد به نام DPC که وظیفه اون رانش مایع کولانت - در
اینجا عمدتا اب - به دسوراخ موجود در میانه محور اسپیندل و تخلیه سر ریز ان در صورت
سر ریز یا استفاده از ابزار بدون منفذ به بیرون
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۶]
جهت جلوگیری از نفوذ اب به قسمت های داخلی اسپیندل میباشد
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۶]
از چه نرم افزارهایی برای جی کد گیری استفاده می شود؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۷]
اسپیندلهای مخصوص شیشه عمدتا اسپیندلهای با مکانیسم خاصی میباشند هم از نظر سیستم
کولانت که معمولا علاوه بر گردش درونی
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۷]
یک سیستم رادیاتور مانند نیز به صورت اکسترنال به ان افزوده میشود و در کل مجموعه
انها به همراه ساپورت محور سی و .. قیمت فوق العاده بالایی دارند
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۸]
در موردی که اخیرا بنده تهیه کرده ام اسپیندل 15 کیلو وات اچ اس دی با موتور 6 پل
با متعلقات بالغ بر یکصد و بیست و پنچ میلیون تومان تمام شده است
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۹]
برای جی کد گیری معمولا بایستی نرم افزار مختص خود ماشین استفاده شود
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۱۹]

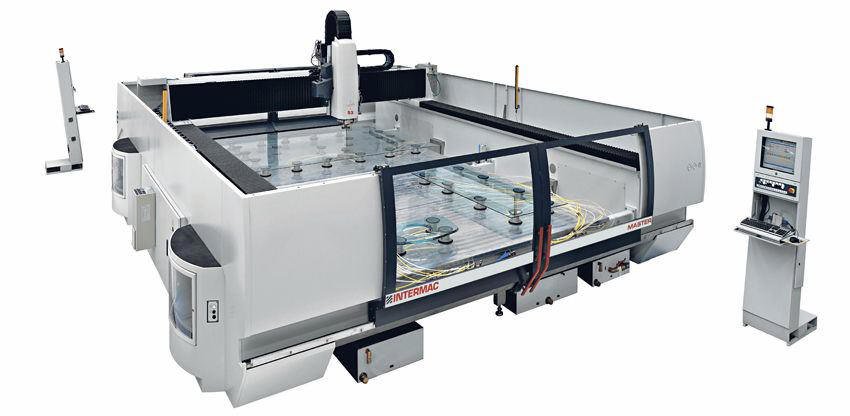

دستگاههای اینترمک نرم افزار ای کم رو دارند که در دو ورژن 2 و 3 بعدی ارایه میشه
I Arefnia, [۱۴.۱۲.۱۵ ۰۰:۲۰]
[In reply to Hadi Jalili]
سلام
دستگاه واسه خودتون هست
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۰]
قیمت 8 هزار یورو و 15 هزار یورو
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۱]
بنده برای دستگاه های خودمون مجبور به نوشتن برنامه ای از پایه شدم که بتونم تمام
نیازها رو مرتفع کنم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۱]
خیر برای یک کارخانه فعال در صنعت شیشه طراحی و ساختم اون رو
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۲۱]
در گفتگوی تلفنی که داشتیم فرمودید قابلیتی از کنترلر نیاز داشتید که در کنترلر های
دیگر نبود. مطالب را اینجا بازگو می کنید؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۲]
یک سری
I Arefnia, [۱۴.۱۲.۱۵ ۰۰:۲۲]
عکسی از دستگاه دارید بزارید
مقدوره؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۲]
برای شرح جزییات این نیازها بایستی بحثی مبسوط داشته باشیم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۲۲]
ممنون می شوم اگر بگویید.
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۳]
ولی به صورت خلاصه خدمتتان عرض کنم که یکی از مهمترین و اساسی ترین مساله ها همین
خوردگی ابزار میباشد
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۲۴]
شما در خصوص سی ان سی شیشه یکی از متخصص ترین آدمها هستید. شاید دیگر وقتی پیش
نیاید . فقط امروز در خصوص سی ان سی شیشه است. ممنون
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۴]
دوستانی که در این زمینه فعالیت داشته باشند متوجه هستند که اولین مساله ای که ما
را با یک چالش بزرگ مواجه میکنه در این زمینه
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۵]
مساله خوردگس بیش از اندازه ابزارهای مورد استفاده هستش که در مورد پرداختهای سطح
بواسطه نیاز به جبران در راستای زد خیلی مساله مهمی نیست
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۶]
اما در مورد پروفیل و پروسس های مرتبط با لبه ها بواسطه اینکه بایستی دایما افست
گیری به سمت داخل انجام بگیره گذشته از تشخیص میزان لازم برای داشتن ساب یکنواخت
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۷]
بایستی با یک الگوریتم قدرتمند برای افست گیری تجهیز بشیم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۷]
دوستانی که در زمینه ریاضیات مباحث مربوط به هندسه تحلیلی
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۲۸]
سر رشته داشته باشند با کمی بررسی متوجه میشن که برای افست گیری با چه معضلاتی
همراه است
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۰]
بنده در زمینه تلاش برای ارایه الگوریتمی کارامد با زمان اجرای قابل قبول و
همپوشانی بالا خوشبختانه در راه تلاش برای حل این مساله موفق شدم الگوریتمی خاص در
این زمینه دسترسی پیدا کنم که نتیجه اون به صورت دو تا مقاله ای اس ای در نوبت چاپ
هستش
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۱]
با کمال میل حاضرم دست هر کدام از دوستان علاقه مند به مباحث تیوریک و محاسباتی
سیستم های کم و محاسبات تولپث ها هستند رو به گرمی بفشارم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۱]
و از ارایه هر گونه اطلاعاتی در این زیمنه دریغ و مضایقه ندارم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۳۴]
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۱۸]
با توجه به نوع شاسی و شکنندگی شیشه، نحوه بارگذاری بر روی دستگاه و باربرداری را
نیز ممنون می شوم توضیح دهید/
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۳۴]
دوستان اگر سوالی دارند بفرمایند.
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۴]
برای شیت های بزرگ معمولا از چرثقیل های مجهز به واکیوم استفاده میشه
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۵]
اما برای قطعات کوچک و متوسط دست و هنر کارگرای این صنایع در جابجایی هنرمندانه
شیشه!!
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۳۵]
علت استفاده از موتورهای 11 کیلووات و 15 کیلووات چیست؟ واقعا لازم است؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۶]
بله
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۶]
واقعا لازمه
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۶]
بدلیل دورهای پایین برای بسیاری از ابزارها
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۶]
که الکترو اسپیندلها در دورهای پایین با کمبود گشتاور مواجه هستند
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۷]
حتی توصیه بنده بر اساس تجربه عملی بیست و دو کیلو و بالاتره
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۳۷]
شفت الکترو موتور مستقیم با ابزار درگیر است یا با واسطه تسمه و یک مکانیزم دیگر؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۸]
مستقیما درگیر است
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۳۸]
تمام فشار بر روی بلبرینگ های اسپیندل می باشد؟
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۳۹]
بلبرنگها بسیار خاص میباشند و طوری ساختار اسپیندل طراحی شده مه حتی برای تعویض سیم
پیچ های اسپیندل نیازی به در اوردن اونها نیست
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۰]
جالبه خدمتتون عرض کنم فقط باز و بست اسپیندل و سیم پیچی اش در یک مورد 12 کیلو وات
نزدیک به 4 میلیون تومان اب خورد !!
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۰]
ای کاش لب تاپ همراهتان بود و عکس های مفیدی ارائه می دادید. اگر امکانش بود این
عکس ها را دریغ نکنید.
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۱]
چشم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۱]
حتما سعی میکنم در اسرع وقت اینها رو براتون اپ کنم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۲]
جناب مهندس اگر مورد دیگری نیست بحث امشب را خاتمه دهیم.
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۲]
تمنا میکنم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۲]
بسیار ممنون و تشکر از اطلاعات مفیدی که در اختیار گروه قرار دادید
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۲]
خواهش میکنم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۳]
در محضر اساتید اساعه ادب کردم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۳]
به دلیل اینکه این سی ان سی خیلی تخصصی بود احساس می کنم دوستان همراهی نکردند.
سازنده این دستگاه در ایران خیلی کم است.
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۴]
تا فردا اگر موردی بود سوالات خود را مطرح نمایید .
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۴]
من در خدمتم در حد توان برای پاسخ گویی
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۵]
البته مهندس عزیز قرار بود یک فایل PDF از LasyCam ارائه دهید . منتظریم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۶]
در خصوص ای کم که شرکت اینترمک از آن بهره می برد هم اگر مطالبی قرار دهید ممنون
خواهیم شد.
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۶]
[In reply to I Arefnia]
عکس دستگاه رو هم براتون میزام ان شا الله به محض دسترسی به لبتاپ 😊
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۶]
چشم
Hadi Jalili, [۱۴.۱۲.۱۵ ۰۰:۴۷]
هم چنین چند شب پیش قول دادم برنامه خودم رو هم معرفی کنم ان شا الله برای هر دو
مورد مطالبی ارایه خواهم کرد
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۷]
منتظریم
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۷]
دوستان خسته نباشید
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۷]
شب بر همه خوش
ahmad shokhmgar, [۱۴.۱۲.۱۵ ۰۰:۴۷]
و خداوند نگهدارتان
I Arefnia, [۱۴.۱۲.۱۵ ۰۰:۵۰]
[In reply to Hadi Jalili]
👍🙏
Carbide, [۱۴.۱۲.۱۵ ۰۱:۲۷]
لینک گروه قالبسازان و قطعه سازان
https://telegram.me/joinchat/BY2dNDvfYZDMqSU0paxI6g
Ali reza Moradi, [۱۴.۱۲.۱۵ ۰۱:۴۴]
جناب جلیلی با چه کنترلری راه اندازی کردید.فقط یک دستگاه ساختید یا خط تولید
Electronic & Robotic, [۱۴.۱۲.۱۵ ۰۱:۵۸]
[Forwarded from Robotics & Electronics]
[ Photo, https://telegram.me/joinchat/BQLc3jujpDZLzGRrEB66AQ ]
محمد برزگر ساخت و تولید, [۱۴.۱۲.۱۵ ۰۲:۱۱]
[Forwarded from محمد برزگر ساخت و تولید]
[ Photo, اعضاء کانال مجله ساخت و تولید بیش از 3000 نفر شد.
منتظر شما هستیم
https://telegram.me/sakhtotolid ]
Thecyrus, [۱۴.۱۲.۱۵ ۰۲:۱۳]
گروه های موجود
گروه نرم افزار ماشینکاری PowerMill
https://telegram.me/joinchat/BPfNZzvHwrPUZFZ__lxuwQ
گروه نرم افزار طراحی Solidworks
https://telegram.me/joinchat/B8qHrzufmLm5chKj1kl_kQ
گروه نرم افزار طراحی Inventor
https://telegram.me/joinchat/B8qHrwGevvhM1fhMcL8P0w
ادامه مطالب در
صفحه بعد
در صورت داشتن سوال تخصصی اینجا را کلیک نمایید در کمتر از 48 ساعت پاسخ می دهیم
آخرین پاسخ های ارائه شده به سوالات دوستان
