اطلاعات تخصصی دستگاه وایرکات Wire Cut

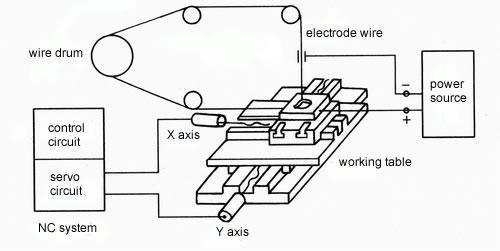

در شکل زیر میز دستگاه وایرکات wire cut نشان داده شده است .

بر روی کنار میز یک دکل نصب می شود و وظیفه این دکل اتقال سیم و نگهداری سیم برش می باشد.
آقای مهندس یه سوال اگر قسمتی از قطعه به شکل شیب دار یا منفی یا مثبت با به صورت عمل میکند این دستگاه که دو محور میباشد دو محور هم برای میز هستش
در خصوص استراکچر و میز بطور مفصل صحبت خواهیم کرد. اما محصول این دستگاه بعضی وقتها آنقدر پیچیده است که بجز این دستگاه هیچ روش دیگری برای تولید آنها وجود ندارد.
دستگاههای خاص برای منظورهای خاص ساخته شده است. اما بیشتر دستگاههای ساخته شده و موجود در ایران با همین ساختار است. اصل قضیه ایجاد براده برداری به روش EDM و به وسیله سیم می باشد. شرایط مورد نیاز مهیا شود نوع ورود سیم و زاوبه آن مهم نیست بقیه اش را سی ان سی سازان حل می کنند

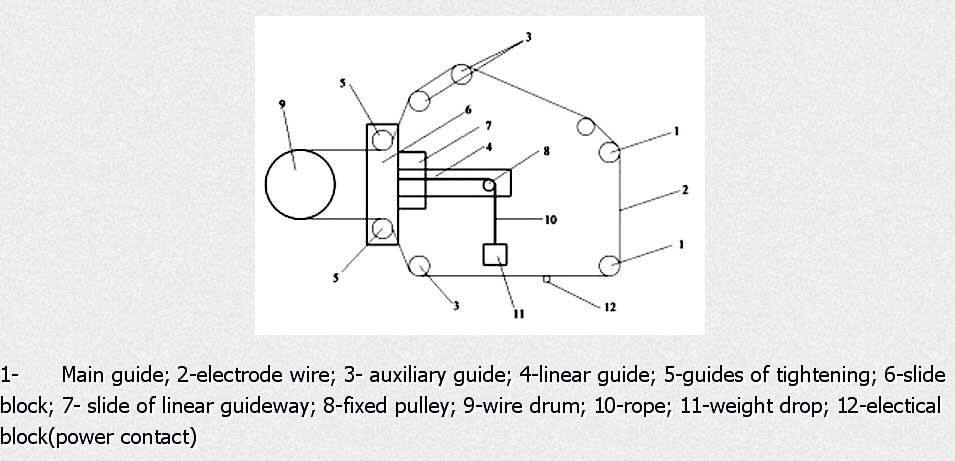

به عکس زیر دقت کنید . 12 بخش مورد استاده در دستگاه وایرکات را به سبک خیلی ساده توضیح داده است.

همانگونه که در شکل مشخص می باشد سیم همواره باید تحت کشش باشد. برای اینکار یک مکانیزم کشش لازم است تا اگر به هر دلیلی سیم شل شد این مکانیزم شل شدگی را جبران کند.

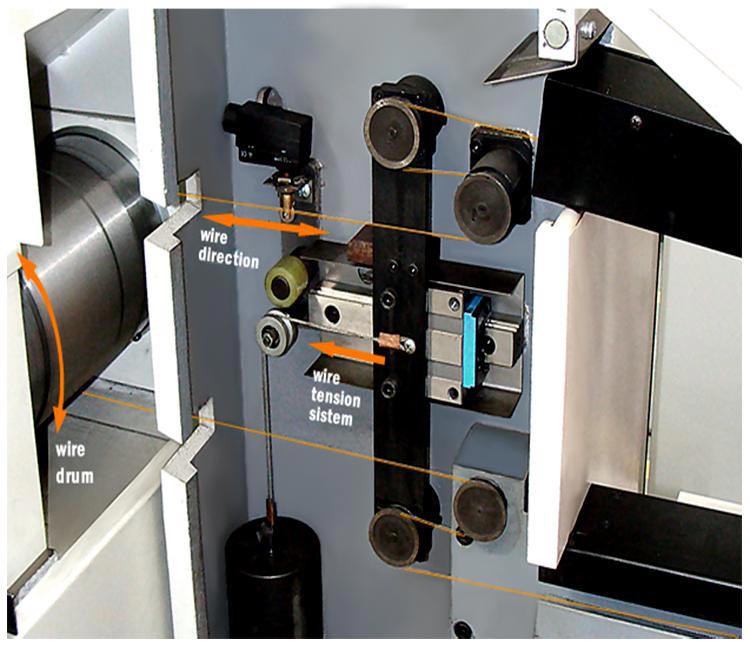

نگاهی به وزنه در عکس فوق بیاندازید.

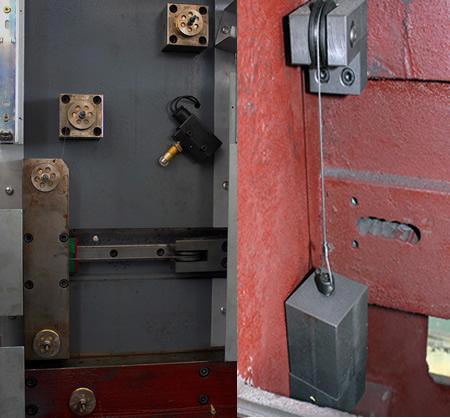

البته این عکس واضح تر نشان می دهد.
یک سیستم صلیبی درست شده است و با ترکیبات قرقره و ریل و ال ام گاید و وزنه ای که دائما در حال کشش است می توان سیم را هموره در حالت کشیده نگهداشت.

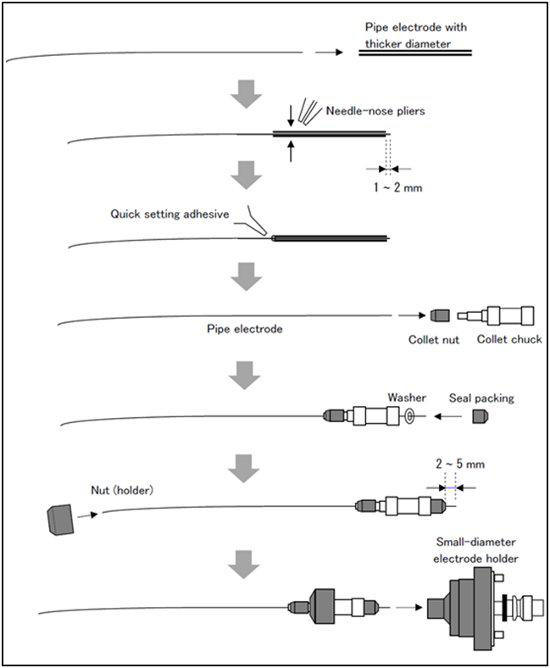

محل خروج سیم در این دستگاه دارای قطعات مختلفی می باشد.



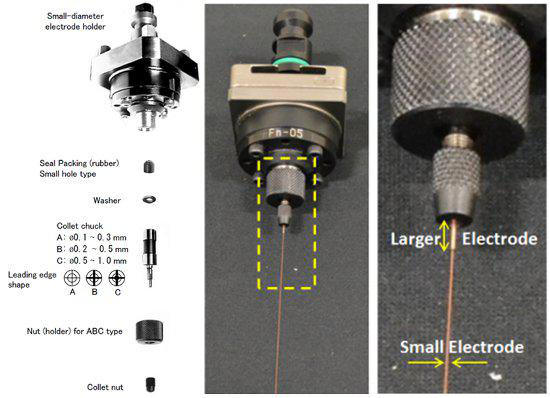

برای اینکه یک مقدار جزییات بیشتر را بتوان دید به عکس زیر دقت نمایید.



آقای مهندس جنس این سیم چیه ؟

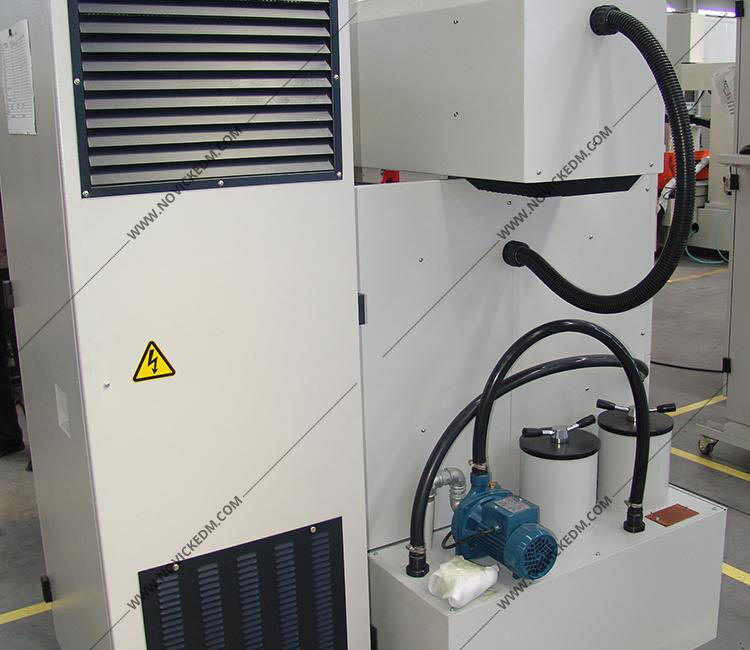

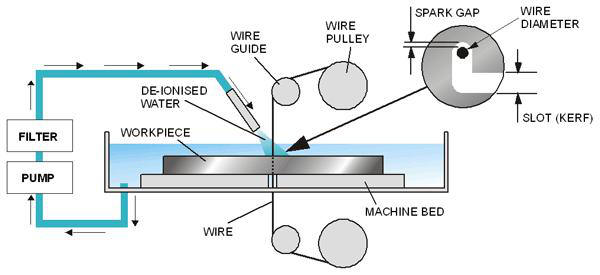

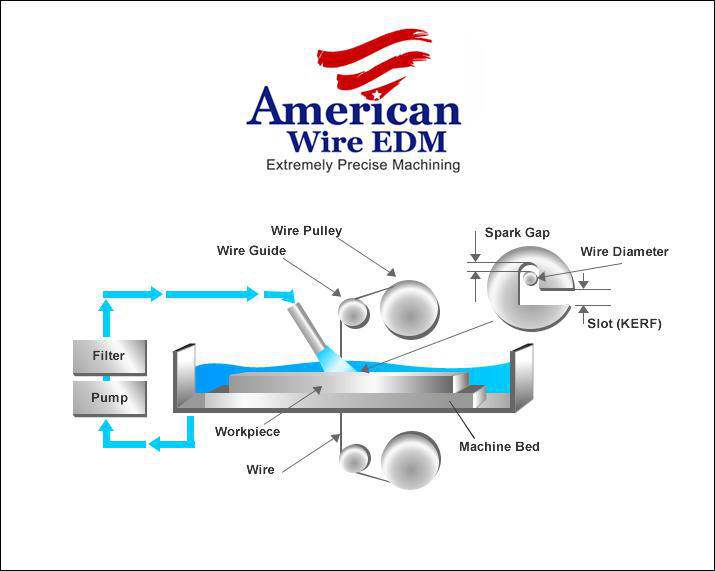

از دیگر نکات این مورد مایع خنک کننده می باشد که دائما باید بر روی محل برش ریخته شود



دو روش برای برشکاری وجود دارد. در یک روش سیم بصورت یکبار مصرف می باشد و در روش دوم سیم بصورت رفت و برگشتی عمل می کند .
سیمهای رفت وبرگشتی عمدتاً” ترکیبات مولیبدن وتنگستن است.
سیستم رفت و برگشتی مانند اره فلکه عمل میکند
یعنی سیم همیشه در حال چرخش هستش
