گرچه دو محور حرکتی بصورت سی ان سی در این دستگاه استفاده شده است اما یک محور دیگر
که بصورت دستی می باشد در این دستگاهها بکار رفته است.

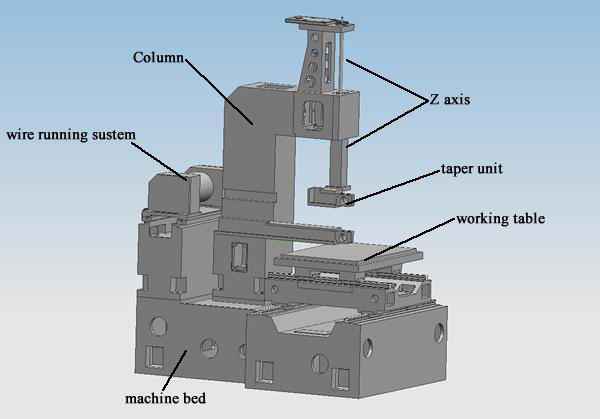

کار Z axis تنظیم ارتفاع سیم برش برای قطعات با طولهای مختلف می باشد.
جناب مهندس هوسپیان عزیز شما استاندارد اروپا را برای یکی از محصولات خود داشتید.
نمی دانم اکنون برای چند محصول خود این استاندارد را گرفته اید. برای گرفتن این
استاندارد چه راههایی را باید پیمود؟
الکترولیت این دستگاهها چیست ؟ با چه برندی در ایران می توان تهیه کرد و نقش
الکترولیت چه تاثیری در کیفیت برش دارد؟
ماشین های اسپارک و وایرکات و ای دی ام گریندینگ هر سه جز ماشین الات edm طبقه بندی
می شوند . با این تفاوت که اسپارک جهت براده برداری و ساخت قطعات بن بست بکار می
رود الکترود مصرفی در این دستگاه ها انواع گرافیت ها و مس و آلیاژ مس تنگستن است .
از نظر اندازه ابعادی و تلرانس قابل دست یابی با این دستگاه ها می توان تلرانس
0.002 میکرون با صافی سطح 0.2 میکرون را به راحتی بدست آورد. از لحاظ تعامد دقتی که
در محور های دستگاه هست روی قطعه تولیدی تاثیر مستقیم دارد. الکترولیت مصرفی در
دستگاه های اسپارک در ایران معمولا ترکیبی از نفت سفید و گازوئیل هست . ولی در خارج
از روغن مخصوص اسپارک کاری استفاده می شود که جدیدا هم توسط شرکت بهزیست سمنان
تولید می شود .

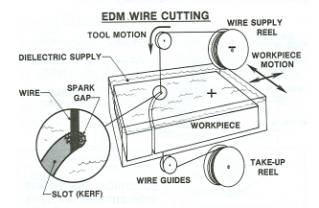

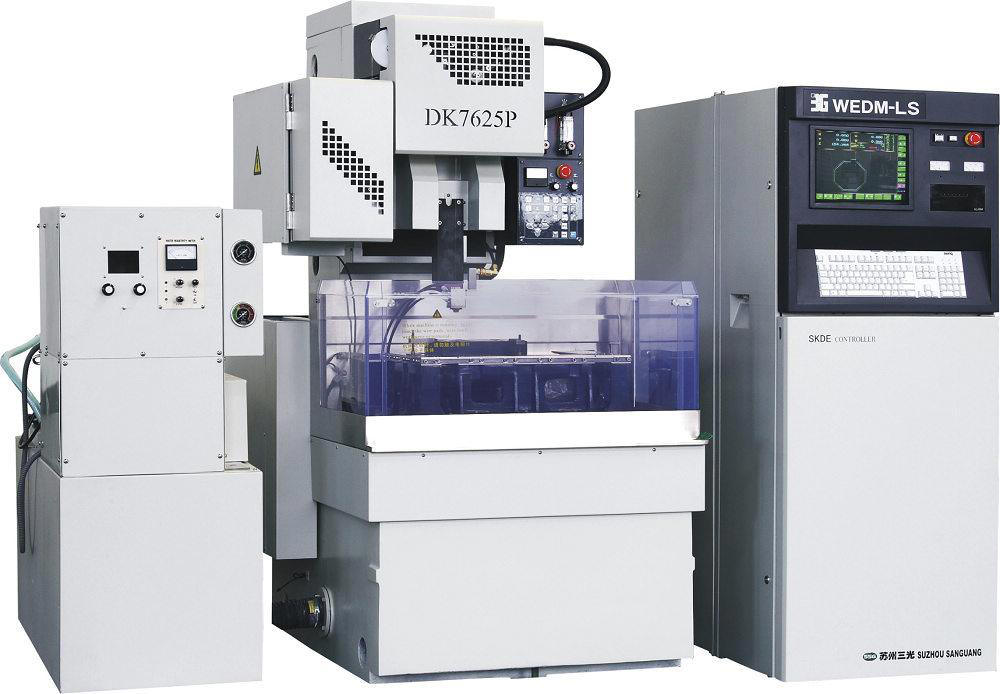

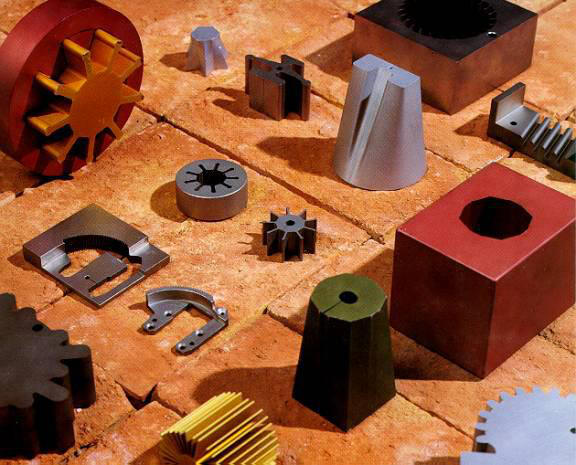

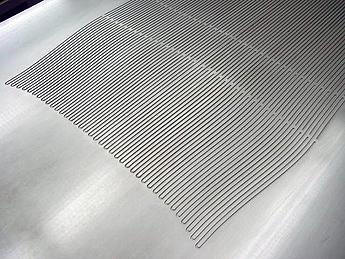

دستگاه های وایر کات بسته به شرکت سازنده و برند این دستگاه ها بسیار از هم
متفاوتند ولی روش برش در همه یکسان می باشد و تفاوت اکثرا در جزییات است به عنوان
مثال شارمیلز در دو کلگی بالا و پایین جهت تنظیم سیم در محور برش از گاید های از
جنس یاقوت استفاده می کند ولی در دستگاه های چینی از یک قرقره ساده .
دقت و صافی سطح قابل دست یابی در این دستگاه ها نیز در حدود 0.002 با صافی صلح 0 .2
میکرون است . با این تفاوت که به علت چهار محور بودن این دستگاه ها تعامد به الاین
بودن این محور ها نسبت به هم ارتباط مستقیم دارد. و با توجه به افزایش پارامتر های
دخیل خطا نیز افزایش می یابد . الکترولیت مصرفی در این دستگاه ها آب مقطر است .
الکترولیت ها در نگاه اول خواص آرک پروف بودن دارند
لطفا چند دلیل بفرمایید
چرا آب مقطر
و چرا صافی
آب مقطر نسبت به آب شهری دارای سختی کمتر و خاصیت عبور جریان برق بسیار پایین تری
دارد به مرور زمان و استفاده در دستگاه های وایر کات کیفیت آب مصرفی و پارامتر EC
اب بالا تر می رود که خاصیت آرک پرف بودن الکترولیت را کم تر می کند که در دستگاه
های پیشرفته جهت افزایش کیفیت آب مصرفی این آب فیلتر می شود و کلیه ذرات جامد از آن
جدا می شود و در مرحله بعد جهت پایین آوردن EC از فیلتر های رزینی استفاده می شود .
برخی از شرکت های سازنده وایر کات در ایران و کشورهای دیگر : شرکت پیشرانه و تهران
اکرام و charmilles cnc و agiecnc و jsedm و sanxing machin و ssb
البته می شه به این لیست شرکت های ژاپنی مثل سودیک یا هیتاچی و فانوک را اضافه کرد
در ضمن شرکت های شارمیلز و آجی کات با هم ادغام شده و شرکتت آجی شارمیلز رو تشکیل
داده اند .
هیتاچی و فانوک مگر کنترلر نیستن
بله ولی وایرکات بااین برند هم وجود دارد
در زمینه اسپارک شرکتهای زیادی در خود آلمان فعالیت می کنند مثل شرکت هانزن یا ماهو
دکل ولی در آلمان تا آنجا که من می دانم سازنده وایرکات نداریم
درسته الان ارمنستان و سوئیس و چین هستن که زیاد وایر کات درست میکنن
اونها مال شوروی سابق هست بنده یک نمونه اش رو از نزدیک دیدم
در کل در این زمینه کشور های سوییس و ژاپن پیشرو هستند در درجه بعدی کشور اسپانیا و
بعد از ان تایوان و در نهایت چین قرار دارد.
به علت اینکه این ماشین الات بسیار پیچیده و دقیق هستند اکثر کشور های پیشرفته
اقدام به خرید این ماشین آلات می نمایند . اگر بخواهیم این ماشین ها را از نظر
مهندسی بررسی کنیم این ماشین ها سه قسمت اصلی دارند .

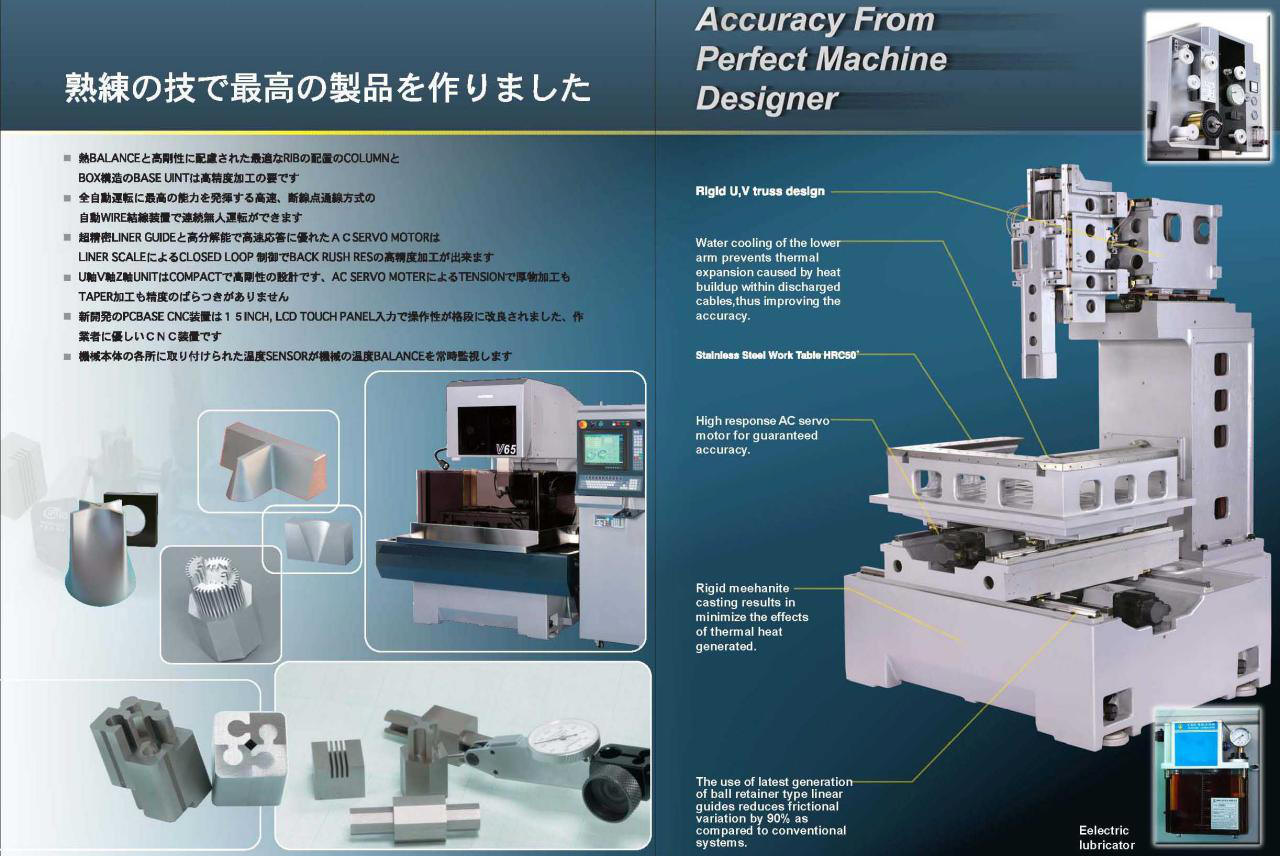

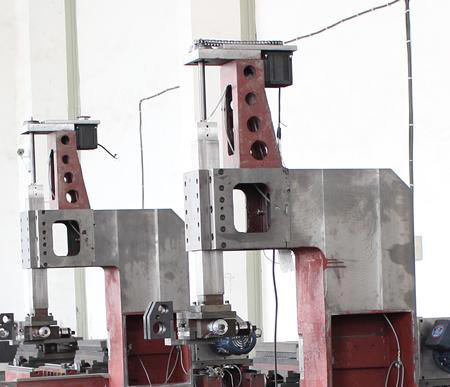

اولین قسمت که محور ها و استراکچر مکانیکی شامل گاید های دقیق و بال اسکرو های
بسیار دقیق است . که از وایر کات دو محور تا هشت محور بسته به کاربرد ساخته می شود
. قسمت دوم تجهیزات کشش سیم و قرقره و انتقال نیرو از ژنراتور به سیم مصرفی و
تجهیزات نخ کن اتوماتیک است که اکثر تفاوت بین مارک ها سازنده در این قسمت است و هر
کمپانی با توجه به پتند هایی که به صورت جهانی ثبت نموده اقدام به تولید این
تجهیزات می کند . قسمت سوم ژنراتور پالس هست که وظیفه ایجاد پالس با آمپراژ و ولتاژ
با فرکانسی که آپ کنترولر می خواهد را دارد. فرکانس پالس در این دستگاه ها به 300
کیلو هرتز نیز پرداخت کاری می رسد . که کیفیت قطعات الکترونیک و قدرت این قسمت
تاثیر زیادی در کیفیت و صافی سطح قطعه خروجی همچنین عمر مفید قسمت یاد شده دارد .
در این دستگاه هر پالس دهی بیشتر باشه عمر سیم مصرفی بیشتر است یا کمتر
پالس و آمپراژ و ولتاژ بسته ضخامت قطعه کار و جنس قطعه کار و موع سیم مصرفی توسط
جداولی که شرکت سازنده ارایه می ده تنظیم می شوند . در کل پالس های کوتاه در پرداخت
با آمپر کم و پالس های با فرکانس کمتر در برش راف کاربرد دارد . البته پارامتر ان
تایم و اف لاین پالس ها هم در این رابطه بسیار مهم است
سلام دوستان کسی هست که استپر موتور وایرکات به شماره فنی 75bf006رو داشته باشه یا
بدونه کجا میفروشه.ممنون
مهندس هشت محور چجوری میشه؟
تهران اکرام نساخته
وارد میکنه
مهندس علاوه بر پنج محور خطی سه محور روتاری داره در محصولات سودیک ژاپن هست و قادر
به برش پره توربین هست در کل ماشینی هست مابین اسپارک و وایر کات
چهارمحور خطی و زد و دو محور دورانی میتونه باشه
میشه بگین سه محور دورانی کدامن؟
محور زد در برش کاربردی نداره ولی در دستگاه یک محور حساب می شه . علاوه بر دو محور
که فرمودید یک محور روتاری حول محور z که قطعه کار را می چرخاند وجود دارد .
اون میشه محور سی
ولی a و b چطوری میشه
محور a حول x و b حول y دوران می کند
میدونم
چجوری؟
میتونین مدلشو بگین من برم چک کنم؟
sirous vakilzadeh, [۰۵.۱۲.۱۵ ۱۹:۰۸]
سلام مهندس شخم گر يه سوال داشتم براي دو تا استپ ٤٥كيلو ليدشاين كدوم مدل درايو
ليدشاينو پيشنهاد ميكنين؟جوري كه هر دو استپ با يه درايو راه اندازي شه
تمام محور های روتاری قطعه کار را می چرخانند و محور های خطی سیم برش را حرکت می
دهند .

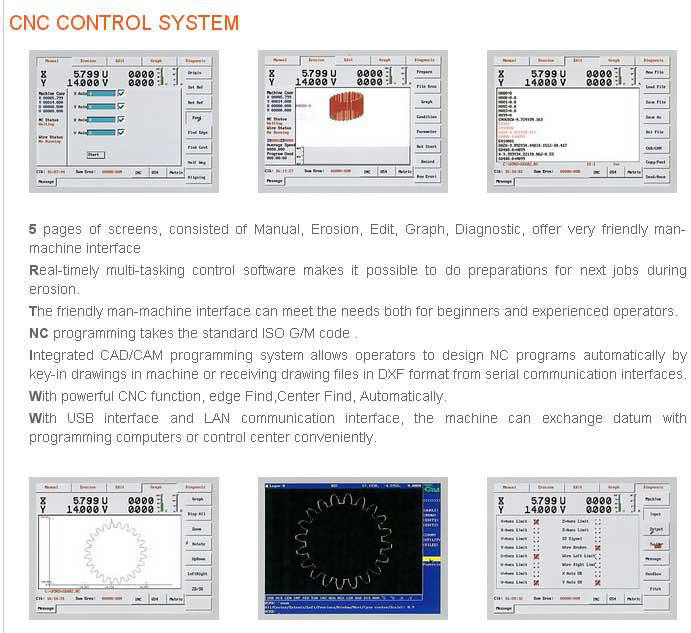

ببخشید ، نرم افزارش چیه؟
در این گونه دستگاه ها از نرم افزار های تحلیلی مثل متلب جهت تولید جی کد استفاده
می شود .
