تکنیک های ساخت CNC

بوش ساچمه ای

5- مقايسه سه مدل ريل و واگن

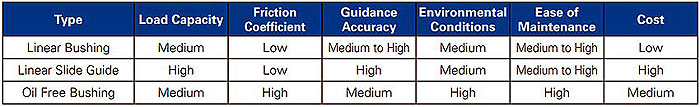

قطعه هايي كه حركت خطي توليد مي كنند را اگر به سه دسته 1- بوش ساچمه اي 2 - ال ام گايد و 3 بوش اصطحكاكي با سطح مقطع روغنكاري شده در نظر بگيريم مي توانيم آنها را باهم طبق جدول زير قياس نماييم :

شکل 16

6- ضريب اصطحكاك

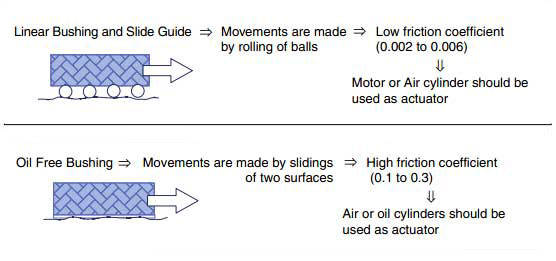

ميزان ضريب اصطحكاك در بين سيستمهاي اصطحكاكي و سيستمهاي با رولر يا ساچمه تا 50 برابر كمتر مي باشد. شكل زير نمايشگر ميزان تفاوت در بين دو روش مذكور است.

شکل 17

7- فرق تحمل بار بوش ساچمه اي و ال ام گايد

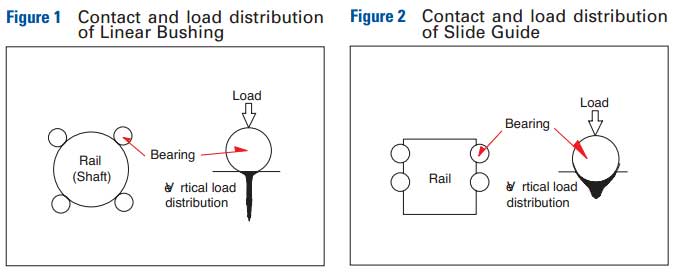

يكي از مهمترين تفاوت ها بين بوش هاي ساچمه اي با ال ام گايد ها در نوع توزيع بار در سطح ميل يا ريل مي باشد. در صورتيكه به شكل ذيل نگاهي بياندازيد مي بينيد توزيع بار در بوشن ساچمه اي بصورت نقطه اي يا سوزني مي باشد و در ال ام گايد ها به دليل اينكه سطح ريل متناسب با قطر ساچمه تعبيه شده است توزيع بار بصورت خطي يا سطحي مي باشد. به همين دليل بوش ساچمه اي ها توان تحمل بار زياد ندارند اما ال ام گايد ها داراي توان تحمل بار زيادي هستند.

شکل 18

8- جهت قرار گرفتن بوش ساچمه اي

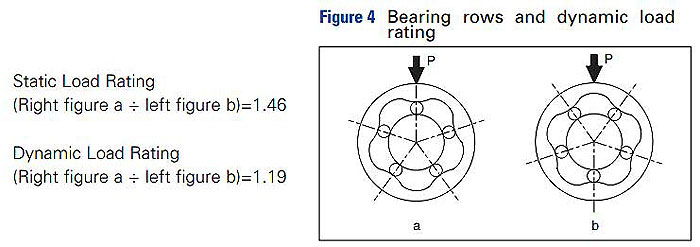

به دليل نوع سيستم گردش ساچمه ها ، مسير حركت آنها بصورت متقارن نمي باشد و نوع قرار گرفتن ساچمه ها در بدنه دستگاه مهم مي باشد . همانطوريكه در شكل زير مشخص مي باشد بوش ساچمه اي مونتاژ شده در شكل سمت راست به لحاظ نيروي ديناميكي 19 درصد و به لحاظ نيروي استاتيكي 46 درصد توان تحمل بار بيشتري نسبت به بوش ساچمه اي در سمت چپ دارد.

شکل 19

در زير ليست كاتالوگهاي انواع شركتها در خصوص انتخاب مناسب و نحوه استفاده بهينه از بوش ساچمه اي ها آمده است . شركتها به ترتيب حروف الفبا ليست شده اند .

با تشكر
