تکنیک های ساخت CNC

11- محاسبه ميزان خمش شفت

درصورتيكه خواستيد ميزان انحراف يا خمش شفت را محاسبه نماييد، مي توانيد به شكل زير مراجعه نماييد . فرمول خمش و توضيح المانهاي فرمول در آن آمده است . در فصول اوليه درس مقاومت مصالح و يا هندبوكهاي مكانيك توضيحات كاملتري آمده است.

شکل 24

12- محاسبه نيروي وارد به هر واگن

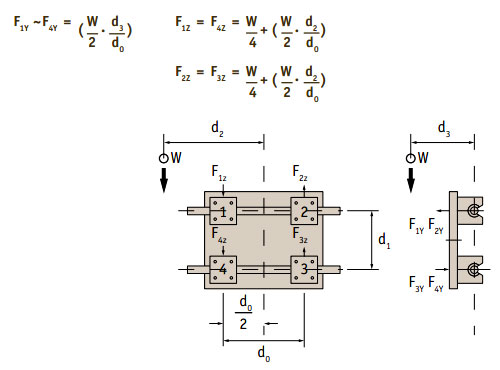

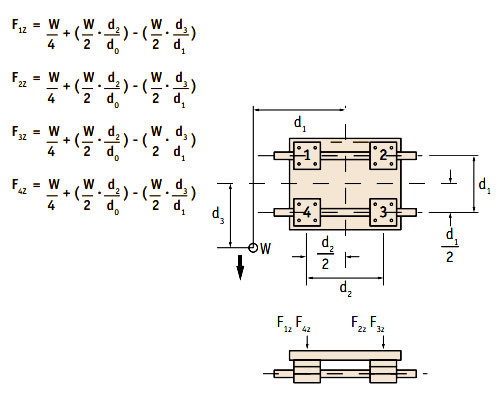

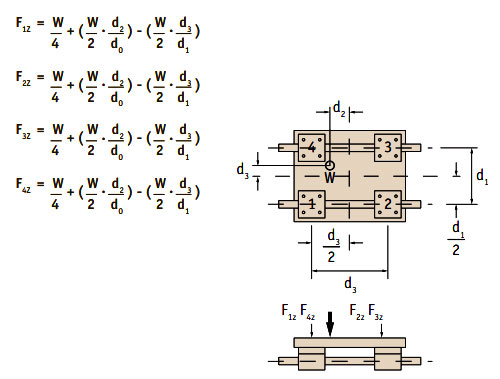

در اكثر دستگاههاي سي ان سي از 4 عدد بوش ساچمه اي استفاده مي شود. اين چهار بوش توسط يك صفحه صلب به يكديگر اتصال دارند . با توجه به شكل CNC و يا قرار گرفتن در محورهاي مختلف ممكن است نيروهاي متفاوتي بر صفحه وارد شود . چهار روش وارد شدن نيرو بر صفحه در شكلهاي زير نشان داده شده است. شما بيشترين نيرو را در نظر بگيريد و با توجه به يكي از چهار الگوي زير ماكزيمم نيروي وارد بر هر بوش ساچمه اي را محاسبه كنيد. بزرگترين نيرو از 4 نيروي بدست آمده نيروي مد نظر بوده و از جدول انتخاب بوش ساچمه اي ها بوش ساچمه اي مناسب انتخاب مي شود.

شکل 25

شکل 26

شکل 27

شکل 28

13- دوام عمر

فرش كنيد نيروهاي بخش قبل را محاسبه كرديد و يك عددي بدست آورديد، بعدش چه مي كنيد؟ در صورتيكه به جدول انتخاب بوش ساچمه اي ها دقت كنيد دو عدد با نام ماكزيمم بار ديناميك و ماكزيمم بار استاتيك قابل تحمل توسط بوش ساچمه اي به چشم مي خورد. با يك سري فرمول ساده و اين اعداد و نيروي محاسبه شده مي توان عمر مفيد بوش ساچمه اي را در دستگاه خود محاسبه كنيد. اين عمر به دو روش محاسبه مي شود. در يك روش زمان كاركرد مفيد بدست مي آيد مثلا 7800 ساعت و در روش ديگر طول حركت بدست مي آيند مثلا 15700 كيلومتر حركت.

شركتهاي مختلف فرمولاسيون مختلفي را ارائه داده اند . اما بيس همه آنها تقريبا مشابه است. ما در اينجا محاسبات شركت AUTOMOTION COMPONENTS را مد نظر قرار داده ايم . اگر بوش ساچمه اي شما مارك مثلا SAMICK مي باشند مي توانيد به بخش اطلاعات فني ساميك مراجعه كنيد و اطلاعات طراحي را مورد محاسبه قرار دهيد.

قبل از شروع بايد بدانيد كه عمر درنظر گرفته شده براي بوش ساچمه اي بالاتر از عمر در نظر گرفته شده براي شفت مي باشد.

در زير ليست كاتالوگهاي انواع شركتها در خصوص انتخاب مناسب و نحوه استفاده بهينه از بوش ساچمه اي ها آمده است . شركتها به ترتيب حروف الفبا ليست شده اند .
