تکنیک های ساخت CNC

بار ديناميكي كه ماحصل محاسبات مي باشد بيشترين بار پيوسته اي مي باشد كه 90 درصد قابليت اطمينان به ما مي دهد يا ما را مطمئن مي كند كه تا 50 كيلومتر حركت زير بار دوام خواهد داشت . اگر خواستيد مسافت حركت 100 كيلومتر را در نظر بگيريد بار بدست آمده را بر عدد 1.26 تقسيم كنيد. بعضي از دوستان عزيز مي گويند اين ريل ها مرگ ندارند. به آنها بگوييد آقاجان دارند. سازنده آنها گفته دارند. محاسبه نمي كنند همينطوري يه چيزي مي گن آدمو عصباني مي كنن.

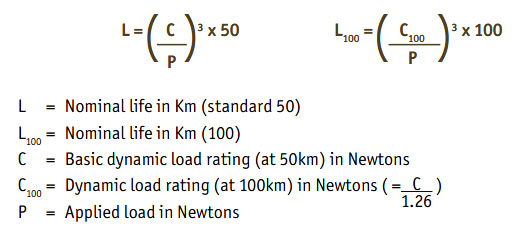

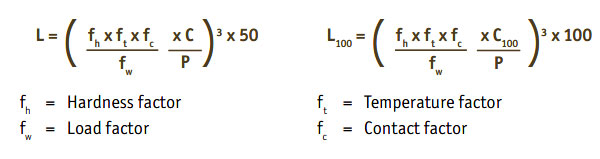

طول عمر توسط فرمولهاي زير محاسبه مي شود:

شکل 29

فاكتورهاي ديگري كه در طول عمر موثر مي باشند به شرح زير هستند:

شکل 30

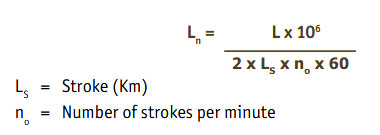

در فرمولهاي بالا اگر ضربه و فركانس ثابت باشند طول عمر را مي توانيد طبق فرمول زير محاسبه كنيد:

شکل 31

ماكزيمم باري كه يك بوش ساچمه اي مي تواند تحمل كند و مقدار طول عمر آن جز مهمترين پارامترهاي انتخاب يك بوش ساچمه اي است. در زير يك مثالي را بيان شده است كه طول عمري را كه انتظار مي رود و انتخاب مناسب يك بوش ساچمه اي را در بر خواهد داشت.

شکل 32

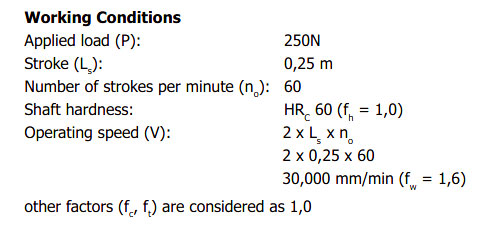

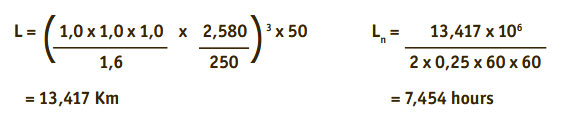

در ابتدا محاسبات بر مبناي بوش ساچمه اي با قطر 20 بوش L1740.020 انجام شده است. نحوه محاسبات اينگونه ارائه شده است:

شکل 33

با بوش در نظر گرفته شده ، سيستم ما 7544 ساعت كار خواهد كرد و يا 13417 كيلومتر مير را خواهد پيمود. اجازه دهيد يك مقدار عيني تر كنيم . اگر روزي 8 ساعت كار شود 36 ماه كار مداوم خواهد بود. و يا اگر يك رفت و برگشت 40 سانتي در نظر باشد 16771250سيكل خواهيم داشت.

حال اگر بخواهيم 15000 ساعت كار داشته باشيم بايد چه بوشي را انتخاب نماييم ؟

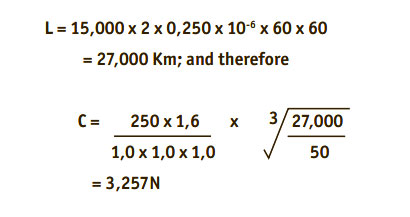

شکل 34

اگر به جدول خانواده L1740 نگاه كنيم ، بوش ساچمه اي L1740.025 جواب كار ما را مي دهد. يعني به جاي قطر 20 قطر 25 انتخاب شود.

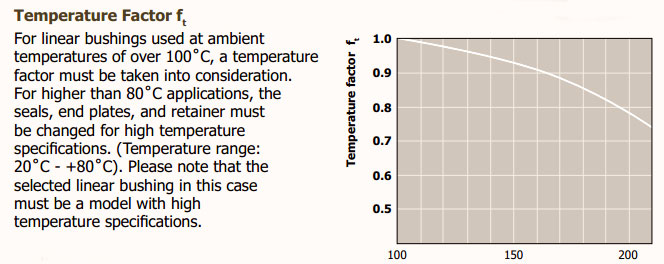

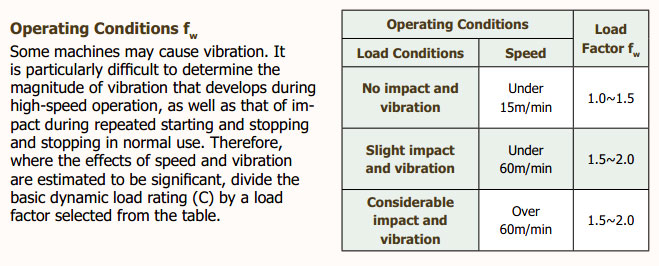

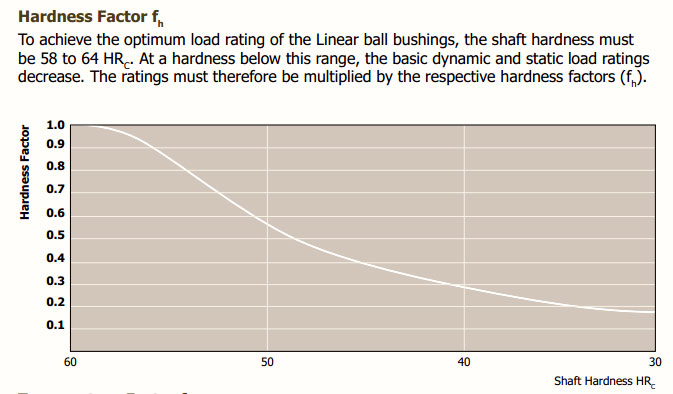

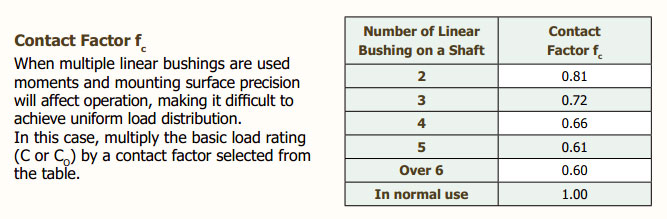

راجع به جدول و اعداد تعجب نكنيد همه شركتهاي سازنده جداولي را ارائه مي دهند كه در آنها مقدار نيروي ديناميكي و استاتيكي براي هر بوش ساچمه اي ارائه شده است. در قسمت بالا 4 تا فاكتور بود كه براي واقعي تر شدن اعداد در نظر گرفته شده است. فاكتور سختي ، بار، حرارت و يك ضريب ثابت. اين موارد نيز بسيار مهم مي باشد. در زير فقط متن اصلي و جداول مربوطه ارائه شده توسط يكي از شركتها را ارائه مي دهم براي هر شركتي چنين جداولي هست. اگر خداي ناكرده خواستيد محاسباتي انجام دهيد اين جداول را هم بايد در نظر بگيريد.

قبل از ارائه جدول بگذاريد حسم را به شما بگويم. در صبحگاهان دشت وسيعي را در نظر بگيريد كه پوشيده شده از برف زيبايي است و جاي پاي هيچ انساني بر روي آن نيست و شما اولين نفري هستيد كه داريد بر روي آن قدم مي گذاريد. حس جالبي است. اين قوم سي ان سي سازي كه من ديده ام و شناخته ام عمرا محاسباتي را انجام داده باشند. اگر خيلي مردانگي كنند تا همين جا پيش مي آيند . همه فاكتور ها را هم يك در نظر خواهند گرفت. خدايا علم طراحي را در ذهن سي ان سي سازان جاري فرما.

شکل 35

شکل 36

شکل 37

شکل 38
