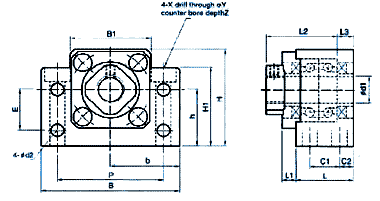

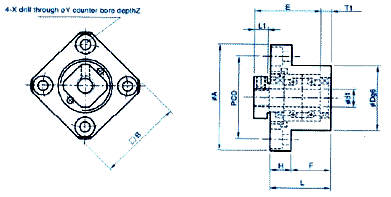

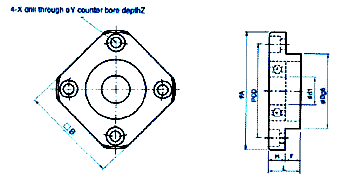

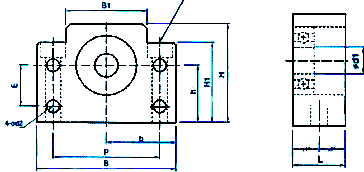

دو نقشه فوق یک نمونه از ست نگهدارنده سر و ته بال اسکرو بود. نمونه های دیگر در زیر قابل مشاهده است . تنها تفاوت در نحوه اتصال این هلدرها به بدنه دستگاه می باشد . کافی است نگاهی به کاتالوگ ها بیاندازید و طرح و سایز مورد نظر خود را پیدا کنید .

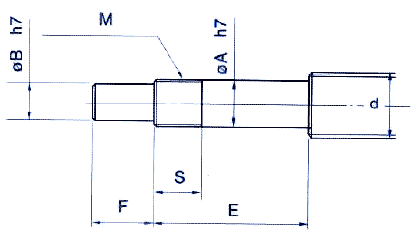

سازندگان قطعات CNC کار را راحت کرده اند و اندازه های مورد نیاز جهت تراش سر و ته بال اسکرو را هم داده اند . به کاتالوگ نگاهی بیاندازید و قبل از آنکه طرحی را کشف نمایید ، استاندارهای سازنده را در خصوص محصول خود ببینید . و اما سر و ته بال اسکرو !!! می دانید مشکل چیست ؟ سه مساله ساده ! بال اسکرو یک پیچ آب داده شده بسیار سخت است و تراشکاری بر روی آن مشکل می باشد . نکته دوم اینکه طول بال اسکرو معمولا بلند می باشد و در اثر دوران با سرعت در دستگاه تراش ، مقداری لنگ می شود و تراش در این حالت لنگی را در بال اسکرو نگه می دارد . سومین مساله اینکه نمی توان بال اسکرو را به سه نظام دستگاه تراش بست چون احتمال خراب شدن بال اسکرو در قسمت فک های نگهدارنده وجود دارد .

نمی دانم شما تا حالا چه کرده اید ولی فکر کنم راه مناسب ، همانی باشد که در کاتالوگ دیدم . توصیه من این است که کاتالوگ ها را حتما بخوانید . مطالب جالبی در آنها نوشته است . HIWIN یک مارک بسیار عالی است و هم بسیار قشنگ توضیح داده است که در خصوص محصولاتش چه کارهایی باید انجام دهید .

 این موارد در خصوص LMGuide ها و سایر محصولاتش هم رعایت شده و تقریبا اکثر تصاویر این قسمت برگرفته از کاتالوگ " های وین "  HIWIN می باشد . مارک ABBA هم در بازار ایران طرفداران زیادی دارد ( مهمترین دلیل آن شاید ارزان تر بودن آن باشد ) به همین دلیل فروشنده های زیادی هم پیدا کرده است  و ( یک مطلب بسیار مهم را می خواهم داخل این پرانتز بنویسم و آن این قانون که اکثر CNC سازهای تازه وارد به عرصه ساخت ، به دلیل قیمت پایین ABBA و سعی در پایین آوردن قیمت CNC ساخته شده ، از مارک ABBA استفاده می کنند . یعنی ارزانترین ریل در بازار . شما که خریدار یک دستگاه CNC هستید و سی الی چهل میلیون پول می خواهید به دستگاه بدهید ، قید تفاوت چند صد تومانی را بزنید و از سازنده بخواهید از مارک های بهتر از ABBA را روی دستگاه شما نصب نمایند و از سازندگان هم می خواهم یکبار بال اسکرو و یا LMguide با مارک HIWN را چک نمایند و تفاوت را مقایسه نمایند . البته مواظب جنس های تقلبی باشید و چه مارک ABBA و چه مارک HIWIN را از نمایندگی های مجاز بخواهید . در هر حال تقاضای این حقیر به شما اندیشمندان این است که این قطعات را از نمایندگی های مجاز بخرید و از واسطه ها شدیدا دوری کنید تا اگر هم تقلبی در بازار بود و یا روزی وارد بازار شد در سبد خرید شما قرار نگیرد که در موقع گارانتی بیچاره خواهید شد.

به بحث خود برگردیم در کاتالوگ فوق الذکر آمده است که آب دو سر بال اسکرو را بگیرید . جهت گرفتن آب دو سر بال اسکرو باید بوسیله سر پیک ، درجه حرارت محل تراشکاری در بال اسکرو را بالا ببرید و به حد سرخ شدن برسانید و بعد اجازه دهید تا به مرور و در هوای آزاد خنک شود . اینکار باعث می شود سختی محل های مورد نیاز به شدت کم شود و ماشینکاری آسان شود . همانگونه که در شکل زیر مشخص است شرکت سازنده ، علاوه بر محل ماشینکاری شده یک بخشی از پیچ را نیز که در نزدیک محل آبگیری است را جزء محل حرکت قرار نداده و آن را از کورس خارج نموده است . شما در طراحی کورسهای حرکتی خود محل قرار گرفتن مهره بال اسکرو را باید بگونه ای در نظر بگیرید که مهره در دو محل مذکور وارد نشود .  البته اگر قید این دو سر بال اسکرو را زده باشید ، می توانید مستقیم ، سه نظام دستگاه را به بال اسکرو ببندید و مشکل سوم گفته شده در بالا را حل نمایید . نکته باقیمانده نسبت طول به عرض و لنگ شدن حین تراش است که شما چاره ای ندارید که بال اسکرو را از چند جا مهار نمایید . وقتی دستگاه تراش در مرحله خشن تراشی و دستگاه سنگ در حین دقیق کاری در حال چرخش است در راستای عمود نگاه کنید . نباید لنگی ببینید . لنگی کم به مرور لنگی زیادی را برای شما ایجاد می کند و در دورهای بالا علاوه بر صدمه خوردن به بال اسکرو ، لرزش دستگاه را نیز در بر دارد .

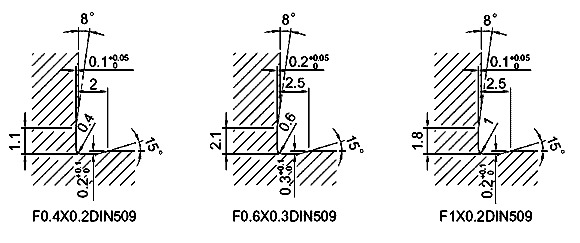

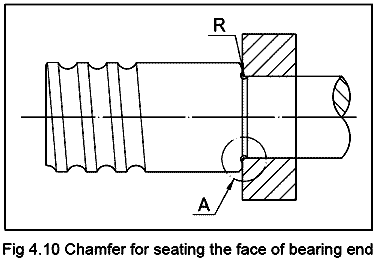

تراشکار شما اگر با تجربه و حرفه ای باشد خودش می داند باید در گوشه داخل شفت تراشیده شده اندکی فرو رفتگی ایجاد کرده باشد . ولی شما هم می توانید طبق استانداردهای مختلف ارائه شده در کاتالوگ ، در نقشه ای که به تراشکار خود می دهید ، میزان دقیق مورد نیاز را به ایشان بدهید تا ایشان همینطوری و بصورت حسی روی بال اسکرو شما عملیات ماشینکاری انجام ندهند . در دو شکل زیر دقت نمایید .

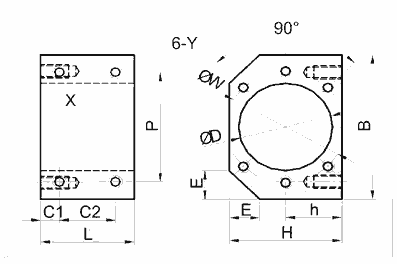

مطالب گفته شده در بالا ، جهت نگهداری سر و ته بال اسکرو بود . جهت اتصال مهره بال اسکرو هم قطعات آماده در بازار موجود است . به پشتوانه این قطعات آماده است که ادعا کرده ام با یک دریل دستی می توان یک CNC ساخت . اگر یکبار دیگر به بال اسکرو ها دقت نمایید می بینید که سطح فلنج همه آنها عمود بر محور دوران خود می باشد . قطعات آماده شده ای در بازار موجود می باشد که سطح فلنج را 90 درجه چرخانده و شما به راحتی می توانید بال اسکرو را روی سطح محورها نصب نمایید . به شکل زیر دقت کنید .

موارد در قسمتهای بالا گفته شد ، شرایطی است که شما بخواهید در سیستم بال اسکرو ، پیچ را بچرخانید و با اینکار مهره به جلو و عقب برود . و با جلو و عقب رفتن ، میز را جابجا کند . در شرایطی که طول پیچ بال اسکرو نسبت به قطر آن زیاد باشد ، با دوران پیچ ، لنگ در آن می افتد و پیچ شروع به تاب خوردن می کند . در این شرایط پیچ را ثابت نگه می دارند و مهره را دوار می کنند . این مطلب که در میز و محور X بیشتر اتفاق می افتد ، پیچ را از دو سر ثابت نگه می دارند و از دوران آن جلو گیری می کنند . در این حالت وقتی مهره چرخانده می شود ، خودش به جلو و یا عقب می رود . مکانیزمهای آماده ای در بازار وجود دارد که دوران مهره را توسط بلبرینگها به حرکت خطی منتقل می کنند . این قطعات ، مهره گردان بال اسکرو نامیده می شوند و دارای قیمت بالایی هم می باشند . جهت ثابت نگهداشتن پیچ تحت هیچ شرایطی از جوش استفاده ننمایید . می توانید دو سر بال اسکرو را رزوه نمایید و بوسیله مهره ، آن را به میز وصل کرده و از دو طرف آن را حسابی بکشید. در شکل زیر نمونه ای از مهره گردان بال اسکرو را مشاهده می نمایید.
