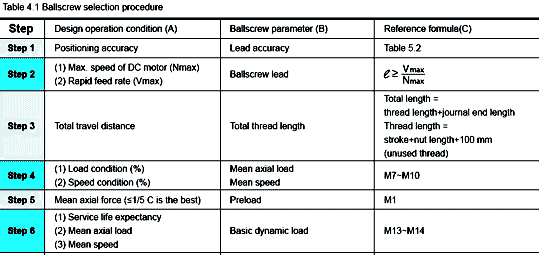

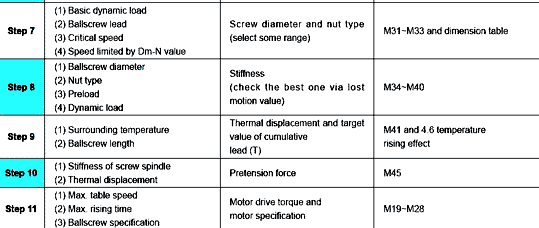

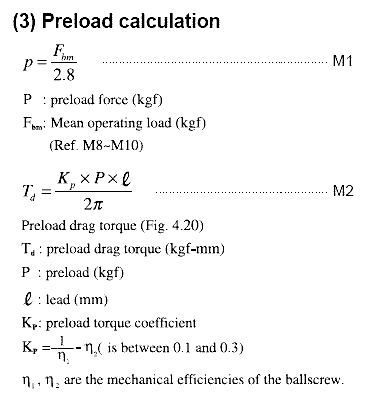

در شکل زیر مراحل انتخاب بال اسکرو را 11 قسمت عنوان کرده است و پارامترهایی را که باید در نظر گرفته شود و فرمولهای محاسباتی را که برای هر حالت مورد نیاز است را بیان کرده است . نمونه ای از این فرمولها هم در زیر جدول نمایش داده شده است . اگر اجازه بدهید وارد این مطلب نشوم . فقط به یک دلیل و آنهم فرمولهای درج شده در محاسبات است و محیطی که من در آن تایپ می کنم امکان درج فرمولهای ذکر شده را ندارد . مطلب بسیار ساده است . اگر به کاتالوگ ها نگاهی بیاندازید تمامی فرمولها با توضیحات کافی ارائه شده است و حتی در جائیکه احساس می کند مقداری سنگین شده است با زدن یک مثال و حل آن مطلب را قابل فهم تر می کند . و سپس ادامه می دهد و مثال بعدی و همینطور ادامه می دهد تا یک طراحی کامل صورت پذیرد . لطف نمایید و این مطلب را از روی کاتالوگ ها مطالعه نمایید و هرجا سئوال داشتید بپرسید 091222277199 احمد شخم گر . البته من هم بصورت قصه وار نکات را در این مختصر نوشته ارائه می کنم .

راستی اگر کاتالوگ مارکهای مختلف بال اسکرو ها را ندارید ، آنها را در یک DVD جمع کرده ام . کاتالوگهای LMGuide ها نیز در آنجا هست . بهتر بگویم بیشتر از 4500 کاتاکوگ بصورت PDF در آن جمع کرده ام و این جمع آوری همچنان ادامه دارد . مجموعه بسیار بزرگی شده است که می توانید به لینک زیر بروید و لیست آنها را ملاحظه نمایید . جهت توضیحات صفحه مذکور بگویم که به اطلاعات ذیل نگاهی بیاندازید . DVD1 یعنی این اطلاعات در DVD1 می باشد . DATA یعنی شاخه DATA مد نظر است . Actuators (101)  یعنی شاخه محرکها با نام 101 ذخیره شده است و ESP ( 10101) یعنی کاتالوگهای محرکها با مارک EPS در شاخه 10101 لیست شده است .

DVD1

DATA

Actuators (101)

ESP ( 10101)

System Computing Embedded - Actuators - Bettina Weiss - Günther Gridling ( 1010101.pdf , 41 Pages , 428 Kb )

Actuators - Bettina Weiss - Günther Gridling - Actuators/Output , Optical , LED, LCD , Switches , Transistor, Relay, Optocoupler , Motors , DC Motor, AC Motor, Stepper Motor, Servo Motor - LED , turn on LED by setting pin to high , low , source current sink current - Liquid Crystal Display (LCD) , polarizator , glass plated with transparent conductors as electrodes , layer of liquid crystals , glass with electrodes , analyzator , reflector or backlight - Liquid Crystal Display Advantages: low energy consumption , small and lightweight , no geometric distortions (as opposed to CRTs) , no radiation - Liquid Crystal Display 3 - Disadvantages: expensive , standard LCDs are passive , -> usually require separate LED backlight , more fragile than LED-based displays - LCD Operation: Idle State , light passes through polarizer , liquid crystals rotate polarization , plane 90 degrees , analyzator is rotated 90 degrees to polarizator -> light passes through light is reflected at the back -> user can see back plane - LCD: AC Applied to Electrodes , light passes through polarizer , due to their alignment with the electric field, crystals do not , rotate polarization plane , light is polarized perpendicular to analyzator ->light does not pass backplane not visible, LCD appears dark

در اینجا لینک DVD قرار داده شده است . بر روی این جمله کلیک نمایید .

هنوز مطالب بال اسکرو تمام نشده است ولی اطلاعات مختصر من به زودی تمام می شود . البته قصد دارم روزی بنشینم و مثل یک مهندس درست و حسابی کاتاگوگها را بخوانم و به دانش خودم بیافزایم . فی الحال مطلب بعدی که خواهم گفت شرحی بر نحوه محاسبه و طراحی بال اسکرو ها است . بزرگترین ، مهمترین و پیچیده ترین مطلبی که در خصوص بال اسکرو ها وجود دارد . گرچه می دانم شما آدمی نیستید که از آنها استفاده کنید و در نهایت این مطالب هیچ وقت به کارتان نمی آید . اما من طبق قراردادی که با خدا بسته ام باید بگویم.

محل درج محاسبات بال اسکرو ها ( به زودی ... )

من خسته شدم . فکر کنم شما هم تا اینجا اندکی خسته شده باشید . اجازه دهید تا خاطره ای از CNC برایتان تعریف کنم . تا اندکی از محیط رسمی خارج شده باشیم . در ورودی درب کارگاه ما تابلوی سفید رنگی به اندازه حدود یک متر در نیم متر نصب است و روی آن بزرگ نوشته شده است CNC . چون هیچ کلمه دیگری بر روی آن نوشته نشده است ، دوستان نمی دانند که کارگاه ما چیست ؟ خدمات CNC می دهد یا تعمیرات است یا ساخت . آنهم چه CNC یی در اینجا وجود دارد . تراش و فرز است یا چوب و پلکسی . روزی شخصی وارد شد و از سیستم کار ما پرسید و من هم طبق معمول با دل و حوصله شروع به تشریح کردم . حتی ایشان را به داخل کارگاه بردم و دستگاهها را نشان دادم و در مورد طراحی دستگاهها و ... توضیح می دادم . بنده خدا که گیج شده بود بعد از مدتی پرسید " ببخشید ماشین من پراید است ، اشکالی ندارد که ؟ " من که متوجه سئوال نشده بوم چند ثانیه ای هنگ کردم و به دنبال ربط سئوال ایشان با حرفهای خود بودم و گفتم : " ببخشید من متوجه منظورتان نشدم !!! " ایشان گفتند : " ماشین من پراید است . با این تشکیلات شما دو گانه سوز می شود ؟ " و من هم که وا رفته بودم عرض کردم : " ببخشید ما CNC می سازیم . " و ایشان هم در جواب گفتند : " شما روی تابلوی درب ورودی نوشته اید CNG ؟ " . من هم که تا آن موقع سرکار رفته بودم گفتم : " آن CNC است ، اصلا من اینهمه دارم می گویم CNC و شما هم خیلی جالب گوش می دهید و هیچ نمی گویید ؟ " . ایشان با کمال خونسردی گفتند : " من تا حالا فکر می کردم شما دارید اشتباه تلفظ می کنید . "

مطالب یک کمی پراکنده شده است ، ببخشید . دلیل پراکندگی را می گویم . بعضی از این مطالب را در اتوبوس های BRT می نویسم ، بعضی ها را در اتاق های انتظار ، بعضی را در مترو ، مقدار زیادی را در خانه و مقداری را در سر کار و زمانیکه حال هیچ کاری نداشته باشم . به همین دلیل همیشه منابع در دسترسم نیست و از طرفی مجبورم که این مطالب را بنویسم به همین دلیل پراکندگی به سراغم آمده است . در آینده ای نزدیک استادِ حرافِ این صفحه ، همه مطالب به طرز زیبایی در کنار هم قرار خواهد چید و شما فعلا من را خواهید بخشید .
