9- معرفی انواع اسپیندل موتورها

در این قسمت ما انواع اسپیندل موتورها را به ترتیب حروف الفبا ( لاتین ) معرفی می نماییم. طبعا توضیحات این اسپیندل موتورها زمان زیادی خواهد برد. اما شما در صفحات سایت که مربوط به اسپیندل موتور می باشد کاتالوگ اسپیندل تمام این موتورها را می توانید ببینید. در صورت داشتن سوال ، آن را به ایمیل ما shokhmgar@gmail.com  ارسال نمایید تا در صورت توان پاسخگوی شما باشیم.

9-1 مارک AMK

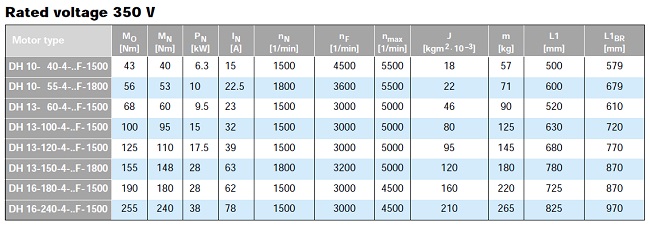

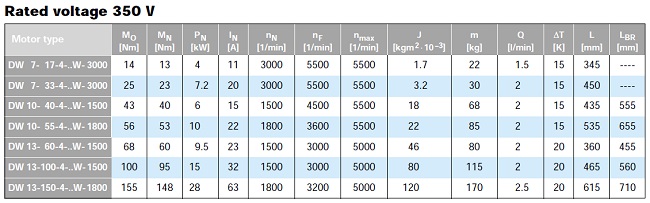

اسپیندل موتورهای AMK در دو تیپ DH و DW تولید می شود. توان این اسپیندل ها از 4 کیلووات شروع شده و تا 38 کیلووات تنوع دارد. دور نامی این موتورها حدود 3 تا 5 هزار دور بوده و مناسب برای دستگاههای تراش و فرز و بورینگ و سنتر می باشد.

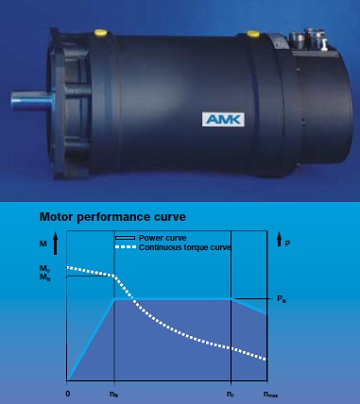

در زیر عکس موتورها، منحنی گشتاور نسبت به دور آورده شده است. این اسپیندل موتورها دارای انکودر با مشخصات Optical sine wave encoder, Type I می باشند . همانطور که می دانید انکودر داشتن و توانایی سیستم کلوز لوپ close loop برای قلاویزکاری و ... ضروری است. اسپیندل موتورهای فاقد انکودر توانایی قلاویز کاری ندارند.

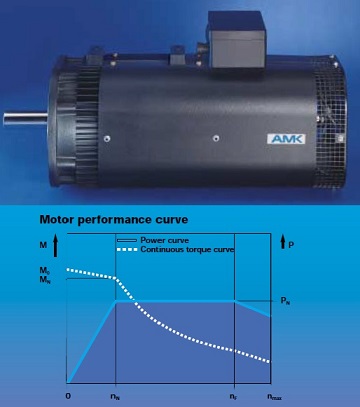

همانگونه که در عکس ها مشخص است مدل DH بوسیله فن و بصورت هواخنک ، خنک کاری می شود و مدل DW بوسیله گردش آب خنک می شود.

برای مشاهده کاتالوگ این دو تیپ بر روی لینک زیر کلیک نمایید.

AMKASYN AC-Servo- and Main Spindle Motors

وب سایت شرکت AMK عبارت است از  : http://www.amk-antriebe.de

9-2 مارک Arel

9-3 مارک Colombo

9-4 مارک DMG_MORI

9-5 مارک Dynomax

9-6 مارک Elte

9-7 مارک FAGOR

9-8 مارک FANUC

9-9 مارک FIMEK

9-10 مارک GMN

9-11 مارک Haina

9-12 مارک HSD

9-13 مارک INDRAMAT

9-14 مارک Isel

9-15 مارک Jena-Tec

9-16 مارک JIE_SHENG

9-17 مارک Lenze

9-18 مارک MECHATRON

9-19 مارک MITSUBISHI

9-20 مارک NSK

9-21 مارک Parker

9-22 مارک PDS

9-23 مارک Perske

9-24 مارک SANYODENKI

9-25 مارک SEM

9-26 مارک SPV_SPINTEC

9-27 مارک WEISS
